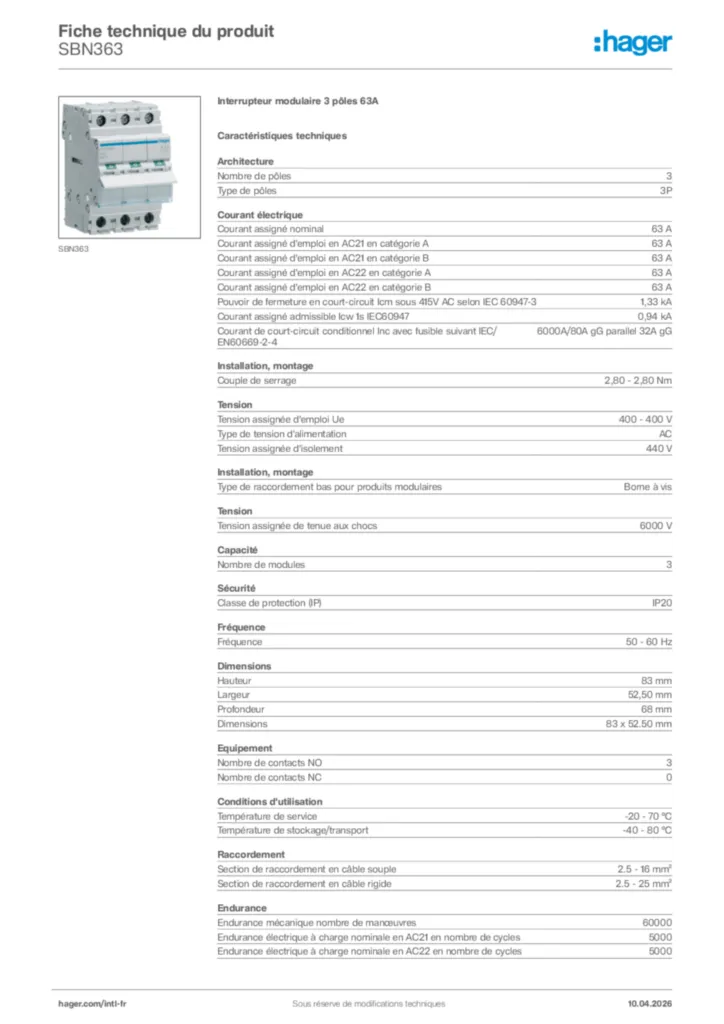

Interrupteur modulaire 3 pôles 63A SBN363
EAN
3250615510228
Conditionnement
4 Pièces
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s) -
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Architecture
-
Nombre de pôles3
-
Position du neutreSans neutre
-
Type de pôles3P
Courant électrique
-
Courant assigné nominal63 A
-
Courant assigné d'emploi en AC21 en catégorie A63 A
-
Courant assigné d'emploi en AC21 en catégorie B63 A
-
Courant assigné d'emploi en AC22 en catégorie A63 A
-
Courant assigné d'emploi en AC22 en catégorie B63 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-31,33 kA
-
Courant assigné admissible Icw 1s IEC609470,94 kA
-
Courant de court-circuit conditionnel Inc avec fusible suivant IEC/EN60669-2-46000A/80A gG parallel 32A gG
Installation, montage
-
Couple de serrage2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs6000 V
Capacité
-
Nombre de modules3
Sécurité
-
Classe de protection (IP)IP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur52,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts NO3
-
Nombre de contacts NC0
Conditions d'utilisation
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple2.5 - 16 mm²
-
Section de raccordement en câble rigide2.5 - 25 mm²
Endurance
-
Endurance mécanique nombre de manœuvres60000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles5000
-
Endurance électrique à charge nominale en AC22 en nombre de cycles5000
Puissance
-
Puissance dissipée totale sous IN6,90 W
-
Puissance dissipée par pôle à In2,30 W
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
