EAN

3250614645969

Conditionnement

1 pièce

Disjoncteur 4P 15kA courbe B - 50A 4 modules NQN450

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Accessoires
Caractéristiques techniques
Documents

Fiche produit

Complétez votre système

Rail de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s)
Bloc différentiel de type AC 3 produit(s) disponible(s)

Caractéristiques techniques

Courant nominal IN

50 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2

15 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

15 kA
Courant assigné à -15°C

60,97 A
Courant assigné à -10°C

59,75 A
Courant assigné à -5°C

58,53 A
Courant assigné à 0°C

57,31 A
Courant assigné à 5°C

56,09 A
Courant assigné à 10°C

54,88 A
Courant assigné à 15°C

53,66 A
Courant assigné à 20°C

52,44 A
Courant assigné à 25°C

51,22 A
Courant assigné à 30°C

50 A
Courant assigné à 35°C

48,4 A
Courant assigné à 40°C

46,8 A
Courant assigné à 45°C

45,2 A
Courant assigné à 50°C

43,6 A
Courant assigné à 55°C

42 A
Courant assigné à 60°C

40,4 A
Courant assigné à 65°C

38,8 A
Courant assigné à 70°C

37,2 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

30 kA

Type de pôles

4P
Courbe

B

Nombre de modules

4

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

230 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée en entrée

20,30 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Documents

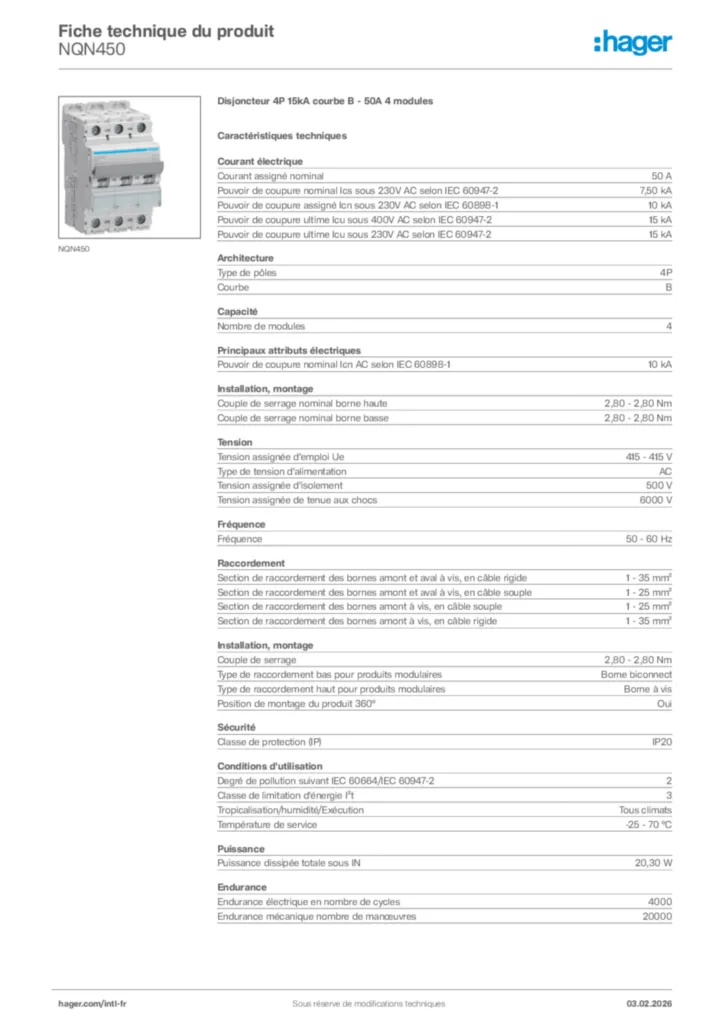

Image produit NQN450
