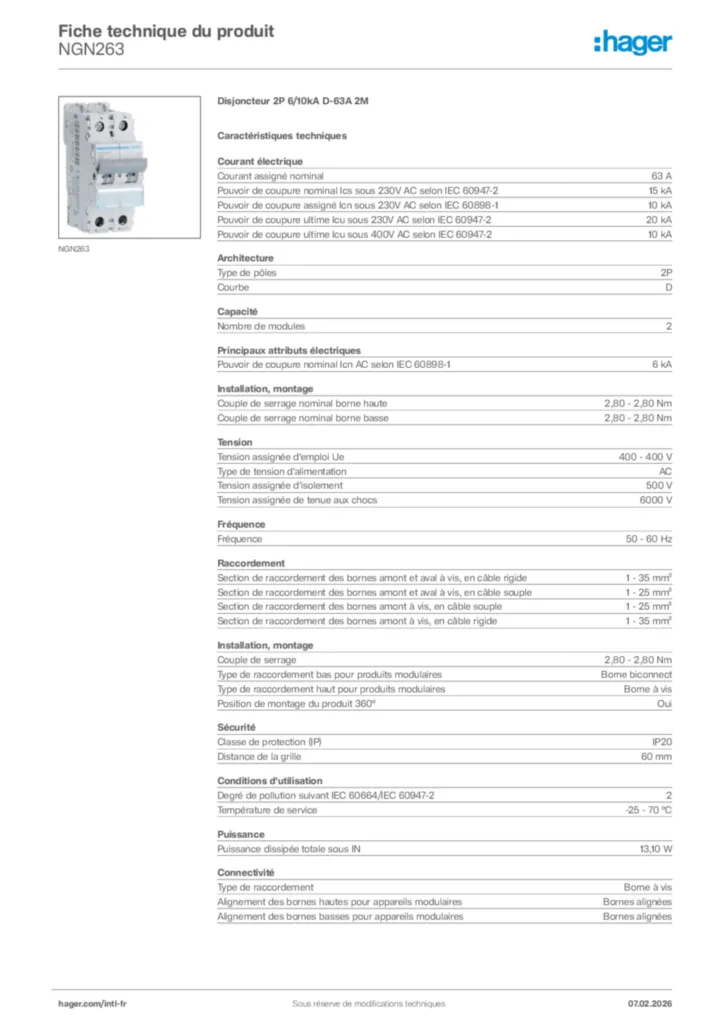

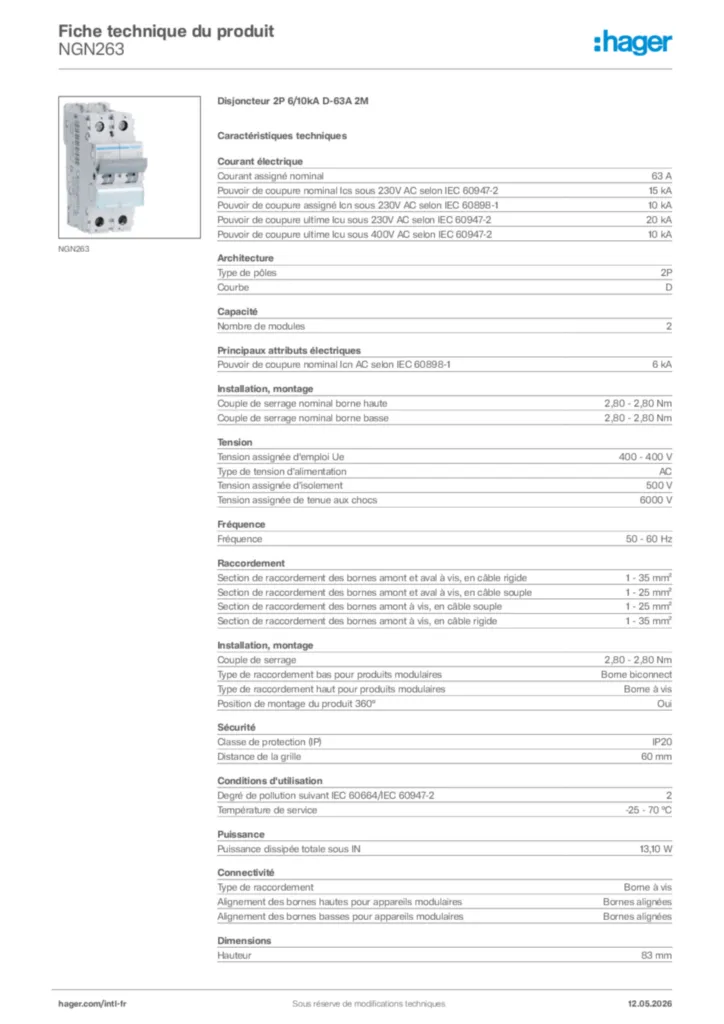

Disjoncteur 2P 6/10kA D-63A 2M NGN263

Name: NGN263
Brand: Hager
SKU: NGN2633

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

catalog.product_page.follow_up.title

NDN263A

Accessoires
Caractéristiques techniques
catalog.pageproduct.title_sustainability.h2
Documents

product.page.accessories.title

Rail de phase 1 product.page.accessories.products-available
Cache-borne 1 product.page.accessories.products-available
Bloc différentiel de type AC 3 product.page.accessories.products-available
Bloc différentiel de TYPE A-HI (haute immunité) 1 product.page.accessories.products-available
Accessoires pour barres omnibus 1 product.page.accessories.products-available

Caractéristiques techniques

Courant nominal IN

63 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2

10 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

78,23 A
Courant assigné à -10°C

76,54 A
Courant assigné à -5°C

74,85 A
Courant assigné à 0°C

73,16 A
Courant assigné à 5°C

71,46 A
Courant assigné à 10°C

69,77 A
Courant assigné à 15°C

68,08 A
Courant assigné à 20°C

66,39 A
Courant assigné à 25°C

64,69 A
Courant assigné à 30°C

63 A
Courant assigné à 35°C

61,82 A
Courant assigné à 40°C

60,64 A
Courant assigné à 45°C

59,45 A
Courant assigné à 50°C

58,27 A
Courant assigné à 55°C

57,09 A
Courant assigné à 60°C

55,91 A
Courant assigné à 65°C

54,72 A
Courant assigné à 70°C

53,54 A
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1

6 kA
Pouvoir de coupure nominal Ics AC selon IEC 60947-2

75 %
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

20 kA

Type de pôles

2P
Courbe

D

Nombre de modules

2

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20
Distance de la grille

60 mm

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Température de service

-25 - 70 °C

Puissance dissipée en entrée

13,10 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Largeur

35 mm
Hauteur

83 mm
Profondeur

70 mm

Endurance électrique en nombre de cycles

4000

catalog.pageproduct.title_sustainability.h2

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
