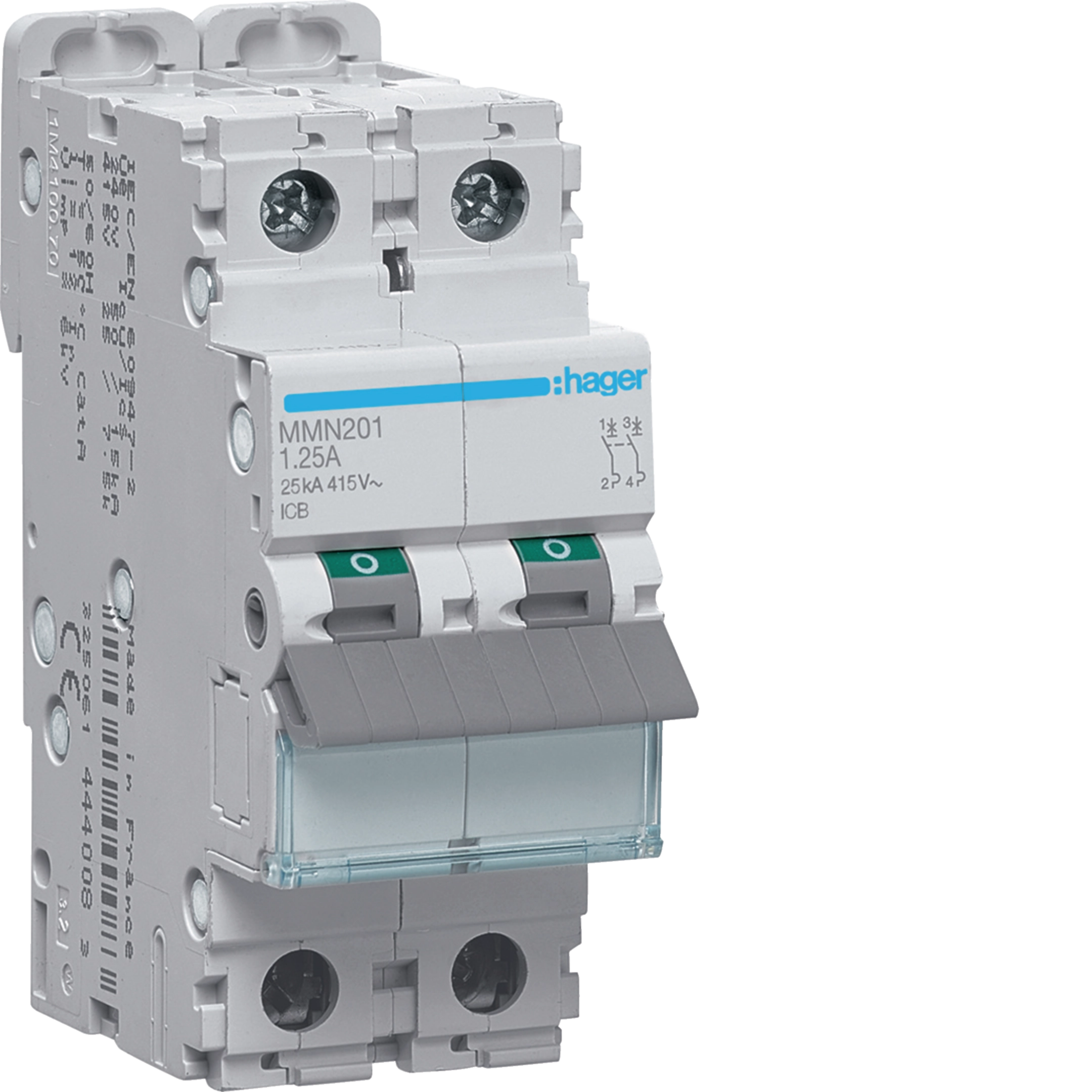

Disjoncteur magnétique 2P 25kA 1.25A 400V access. indicateur IEC 947-2 MMN201
EAN
3250614440014
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s) -
Bloc différentiel de type AC S 2 produit(s) disponible(s) -
Bloc différentiel de type AC 9 produit(s) disponible(s) -
Bloc différentiel de TYPE A-HI (haute immunité) 3 produit(s) disponible(s)
Complétez votre système
-
BD264
Bloc différentiel 2P 63A 30mA type AC
-
BF241Bloc différentiel 2P 40A 300mA type AC
-
BG264
Bloc différentiel 2P 63A 500mA type AC
-
BF226Bloc différentiel 2P 25A 300mA type AC
-
BD226
Bloc différentiel 2P 25A 30mA type AC
-
BC226Bloc différentiel 2P 25A 10mA type AC
-
BD241Bloc différentiel 2P 40A 30mA type AC
-
BF264Bloc différentiel 2P 63A 300mA type AC
-
BE264
Bloc différentiel 2P 63A 100mA type AC

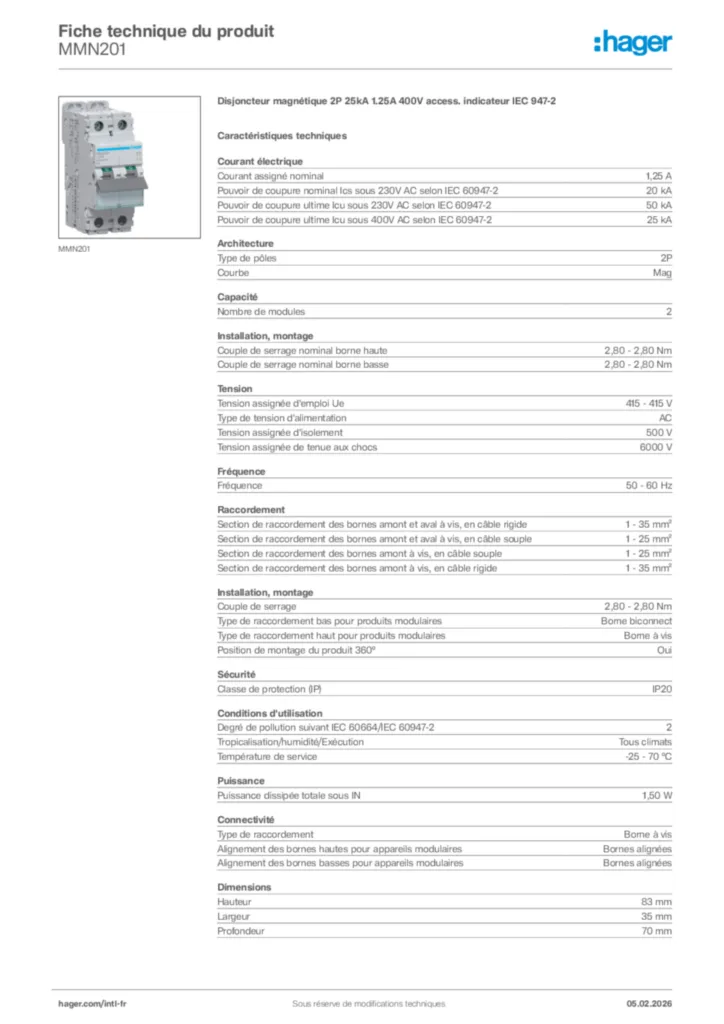

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1,25 A
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-220 kA
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-225 kA
Architecture
-
Type de pôles2P
-
CourbeMag
Capacité
-
Nombre de modules2
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit 360°Oui
Tension
-
Tension assignée d'emploi Ue415 - 415 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs6000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Tropicalisation/humidité/ExécutionTous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN1,50 W
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
