Disjoncteur 4P 6kA C-40A 4M MCN440A

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Accessoires
Caractéristiques techniques
Données environnementales
Documents

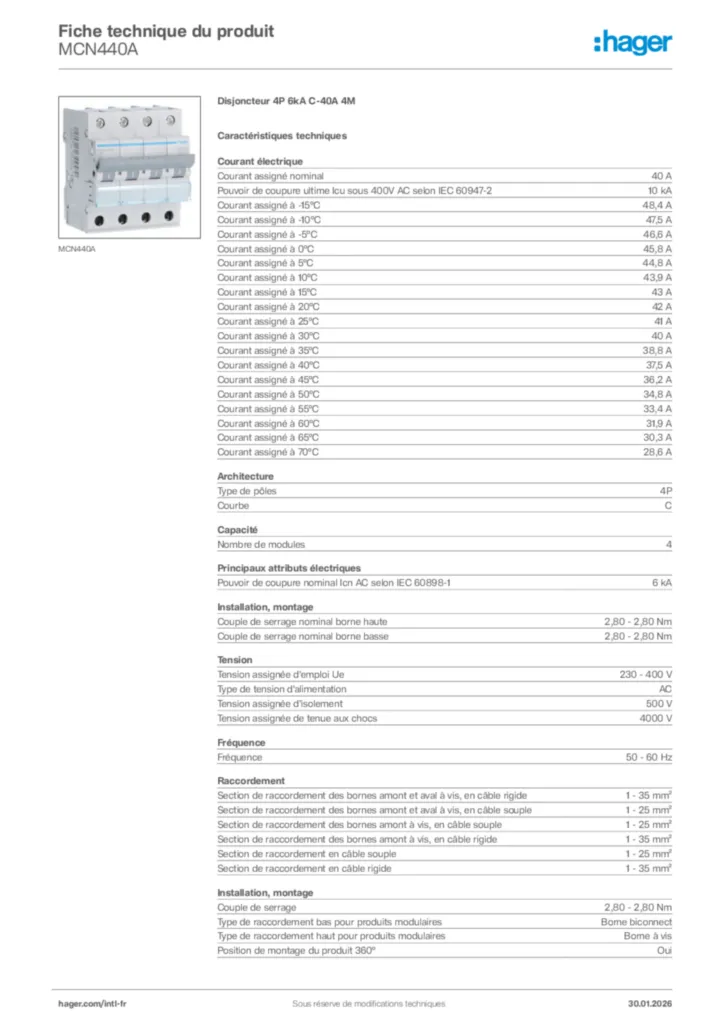

Fiche produit

Complétez votre système

Bloc différentiel de type AC 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

40 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

48,4 A
Courant assigné à -10°C

47,5 A
Courant assigné à -5°C

46,6 A
Courant assigné à 0°C

45,8 A
Courant assigné à 5°C

44,8 A
Courant assigné à 10°C

43,9 A
Courant assigné à 15°C

43 A
Courant assigné à 20°C

42 A
Courant assigné à 25°C

41 A
Courant assigné à 30°C

40 A
Courant assigné à 35°C

38,8 A
Courant assigné à 40°C

37,5 A
Courant assigné à 45°C

36,2 A
Courant assigné à 50°C

34,8 A
Courant assigné à 55°C

33,4 A
Courant assigné à 60°C

31,9 A
Courant assigné à 65°C

30,3 A
Courant assigné à 70°C

28,6 A

Type de pôles

4P
Courbe

C

Nombre de modules

4

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
Section de raccordement en câble souple

1 - 25 mm²
Section de raccordement en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

22,40 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées
Type de raccordement

Borne à vis

Hauteur

83 mm
Largeur

70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
