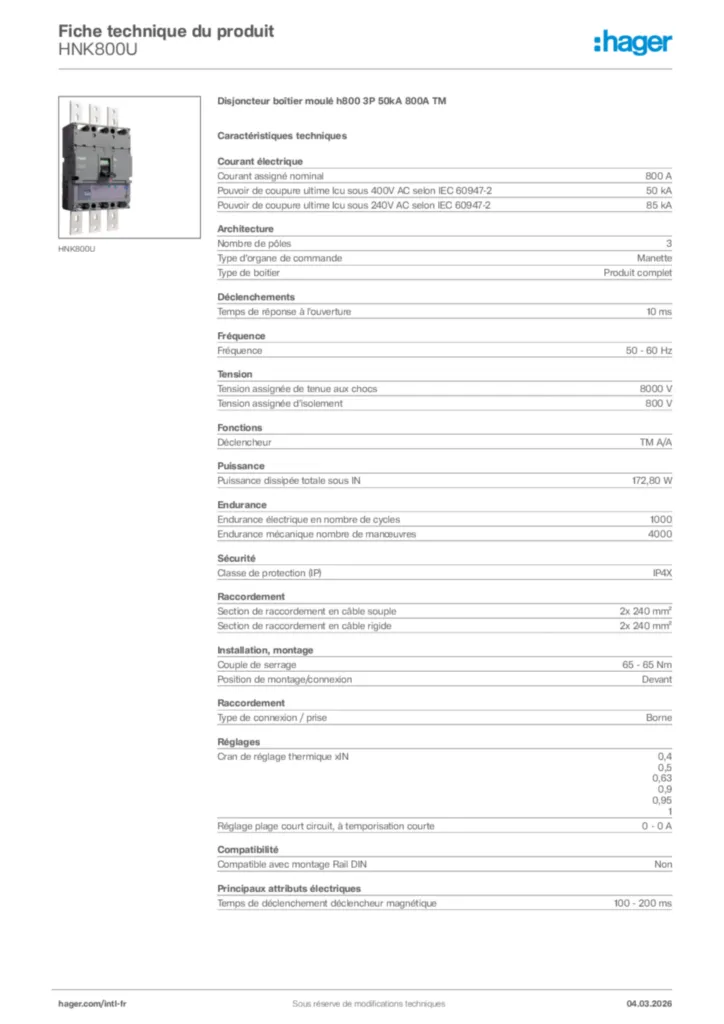

Disjoncteur boîtier moulé h800 3P 50kA 800A TM HNK800U
EAN
3250613248536
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal800 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement800 V
Fonctions
-
DéclencheurTM A/A
Puissance
-
Puissance dissipée totale sous IN172,80 W
Endurance
-
Endurance électrique en nombre de cycles1000
-
Endurance mécanique nombre de manœuvres4000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple2x 240 mm²
-
Section de raccordement en câble rigide2x 240 mm²
-
Type de connexion / priseBorne
Installation, montage
-
Couple de serrage65 - 65 Nm
-
Position de montage/connexionDevant
Réglages
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,9, 0,95, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Compatibilité
-
Compatible avec montage Rail DINNon
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Documents
-
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-06-23
PDF285,12 kB
