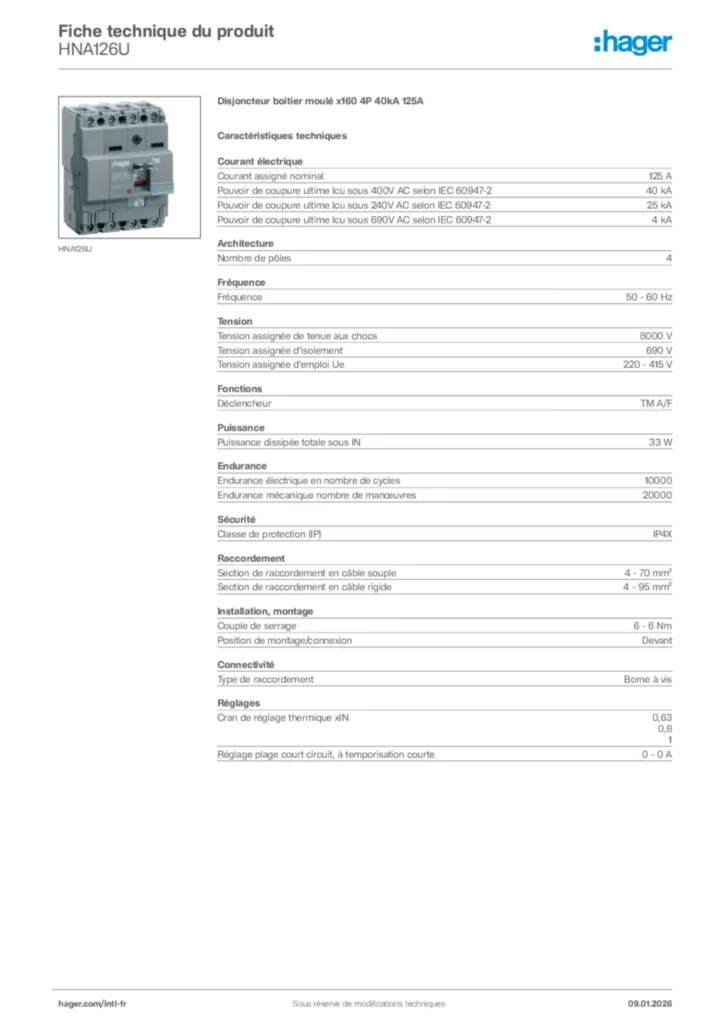

Disjoncteur boitier moulé x160 4P 40kA 125A HNA126U
EAN
3250613131197
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal125 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-240 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-225 kA
-
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-24 kA
Architecture
-
Nombre de pôles4
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement690 V
-
Tension assignée d'emploi Ue220 - 415 V
Fonctions
-
DéclencheurTM A/F
Puissance
-
Puissance dissipée totale sous IN33 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres20000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple4 - 70 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
Connectivité
-
Type de raccordementBorne à vis
Réglages
-
Cran de réglage thermique xIN0,63, 0,8, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
