Disjoncteur 3P 10kA C-80A 4.5M HLF380S

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Caractéristiques techniques
Données environnementales
Documents

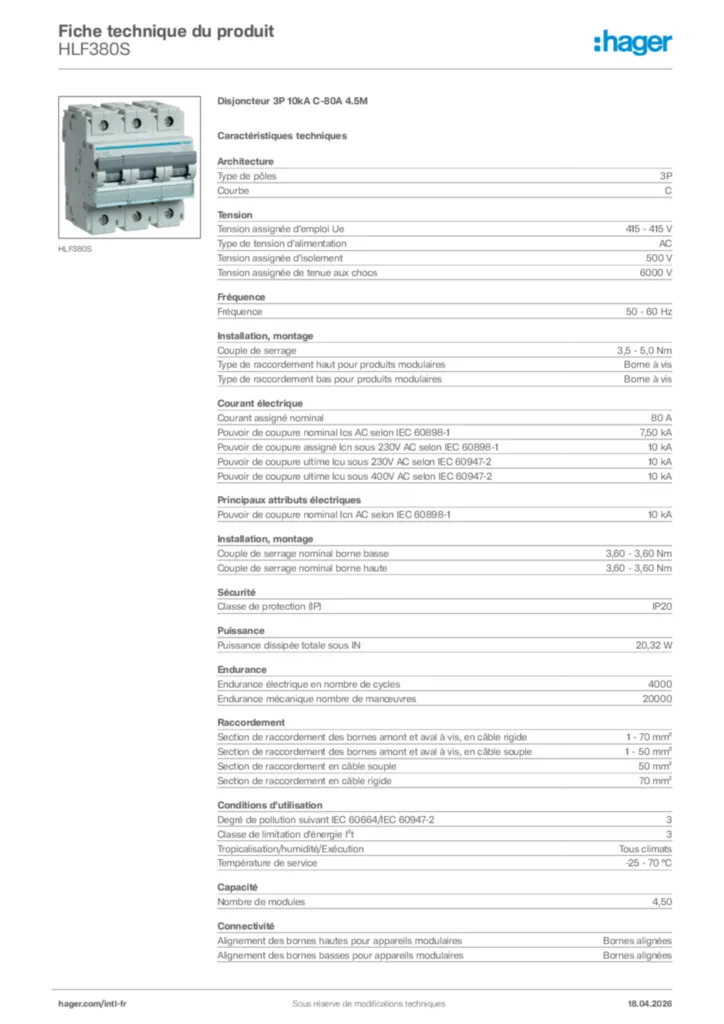

Fiche produit

Caractéristiques techniques

Courant assigné nominal

80 A
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

109 A
Courant assigné à -10°C

106 A
Courant assigné à -5°C

102 A
Courant assigné à 0°C

99,20 A
Courant assigné à 5°C

96 A
Courant assigné à 10°C

92,80 A
Courant assigné à 15°C

89,60 A
Courant assigné à 20°C

86,40 A
Courant assigné à 25°C

83,20 A
Courant assigné à 30°C

80 A
Courant assigné à 35°C

77,60 A
Courant assigné à 40°C

75,10 A
Courant assigné à 45°C

72,60 A
Courant assigné à 50°C

70 A
Courant assigné à 55°C

67,20 A
Courant assigné à 60°C

64,30 A

Type de pôles

3P
Courbe

C

Nombre de modules

4,50

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

10 kA

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage

3,5 - 5,0 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 70 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

20,32 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
