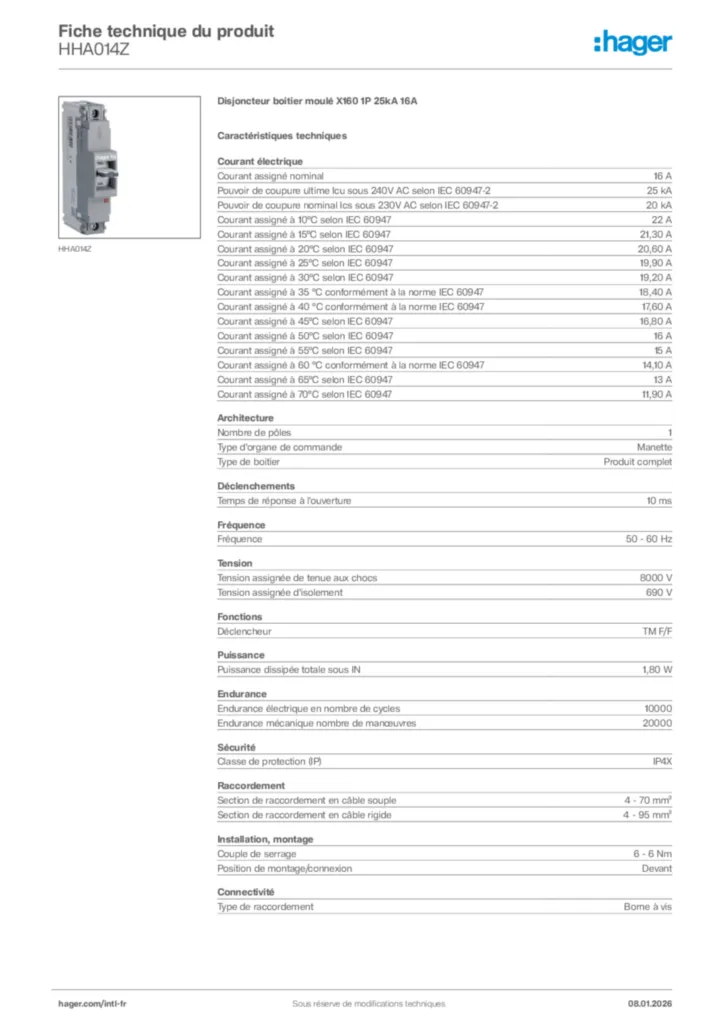

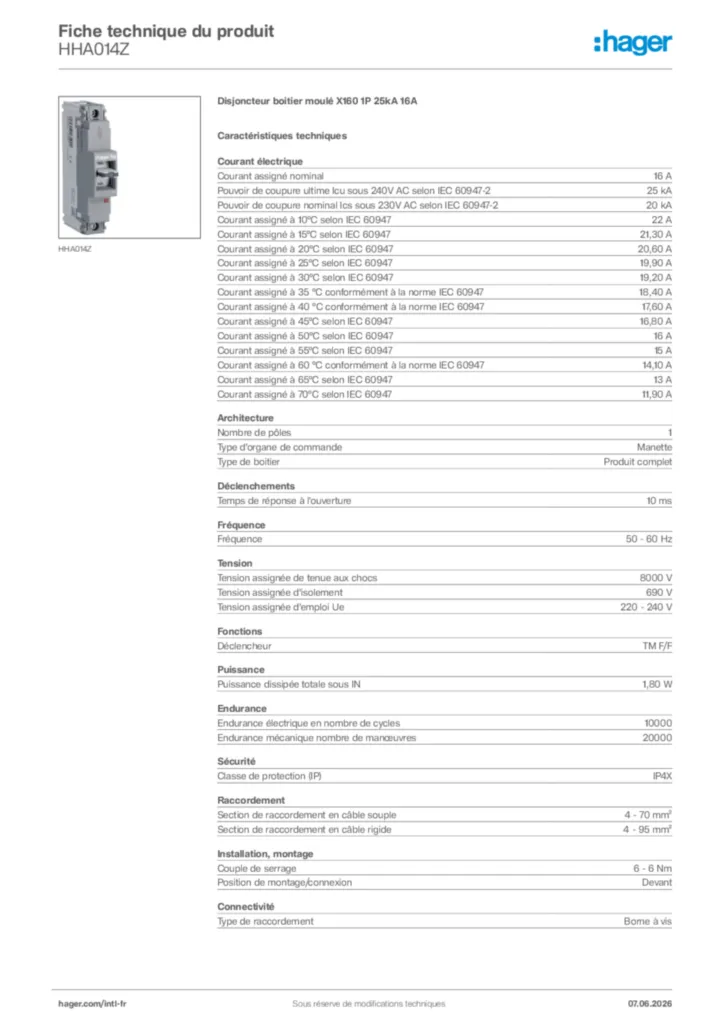

Disjoncteur boitier moulé X160 1P 25kA 16A HHA014Z
EAN
3250613135942
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-225 kA
-
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-220 kA
-
Courant assigné à 10°C selon IEC 6094722 A
-
Courant assigné à 15°C selon IEC 6094721,30 A
-
Courant assigné à 20°C selon IEC 6094720,60 A
-
Courant assigné à 25°C selon IEC 6094719,90 A
-
Courant assigné à 30°C selon IEC 6094719,20 A
-
Courant assigné à 35 °C conformément à la norme IEC 6094718,40 A
-
Courant assigné à 40 °C conformément à la norme IEC 6094717,60 A
-
Courant assigné à 45°C selon IEC 6094716,80 A
-
Courant assigné à 50°C selon IEC 6094716 A
-
Courant assigné à 55°C selon IEC 6094715 A
-
Courant assigné à 60 °C conformément à la norme IEC 6094714,10 A
-
Courant assigné à 65°C selon IEC 6094713 A
-
Courant assigné à 70°C selon IEC 6094711,90 A
Architecture
-
Nombre de pôles1
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'isolement690 V
Fonctions
-
DéclencheurTM F/F
Puissance
-
Puissance dissipée totale sous IN1,80 W
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres20000
Sécurité
-
Classe de protection (IP)IP4X
Raccordement
-
Section de raccordement en câble souple4 - 70 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
Connectivité
-
Type de raccordementBorne à vis
Réglages
-
Cran de réglage thermique xIN1, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Compatibilité
-
Compatible avec montage Rail DINNon
Installation, montage
-
Couple de serrage6 - 6 Nm
-
Position de montage/connexionDevant
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique0 - 0 ms
