Disjoncteur boîtier moulé h1000 4P 70kA 800A LSI HEE801H

EAN

3250613349790

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Documents
Plus de produits

Complétez votre système

Bloc de contact auxiliaire 4 produit(s) disponible(s)
commande motorisée 2 produit(s) disponible(s)
Poignée pour disjoncteur 2 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
bobine à émission 8 produit(s) disponible(s)
Déclencheur à sous-tension 10 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

800 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

60 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

9 kA

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Nombre de modules

16

Temps de réponse à l'ouverture

10 ms

Cran de réglage magnétique xIN

2,5, 5, 10
Valeur du réglage magnétique

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
Cran de réglage thermique xIN

0,4, 0,5, 0,63, 0,9, 0,95, 1
Réglage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

65 - 65 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Puissance dissipée totale sous IN

153,60 W
Puissance dissipée par pôle à In

51,20 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

2x 240 mm²
Section de raccordement en câble rigide

2x 240 mm²
Type de connexion / prise

Borne

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non

Sens d'alimentation

Bornes amonts ou avales

Documents

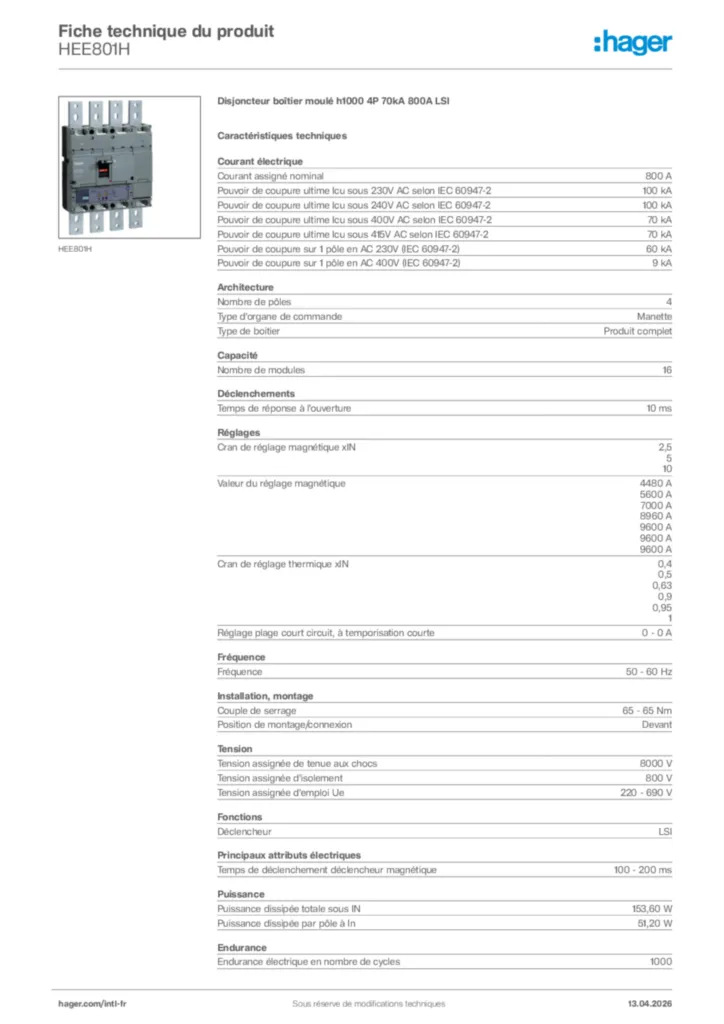

Image produit HEE801H
