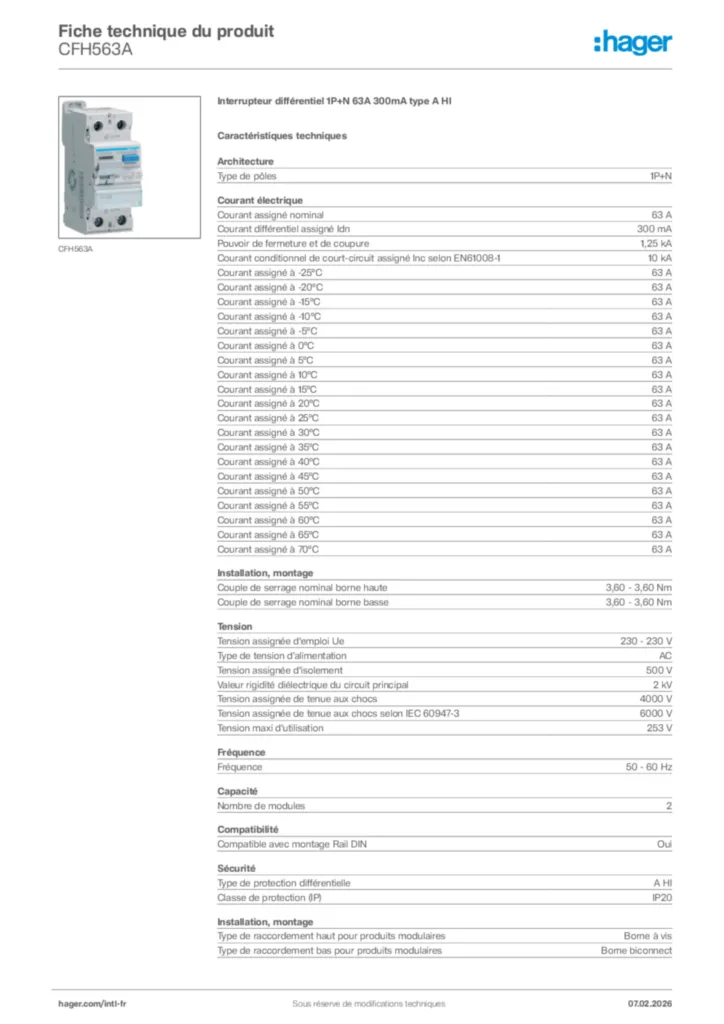

    Interrupteur différentiel 1P+N 63A 300mA type A HI CFH563A

    Caractéristiques techniques

    Architecture
    • Type de pôles
      1P+N
    Courant électrique
    • Courant assigné nominal
      63 A
    • Courant différentiel assigné Idn
      300 mA
    • Pouvoir de fermeture et de coupure
      1,25 kA
    • Courant conditionnel de court-circuit assigné Inc selon EN61008-1
      10 kA
    • Courant assigné à -25°C
      63 A
    • Courant assigné à -20°C
      63 A
    • Courant assigné à -15°C
      63 A
    • Courant assigné à -10°C
      63 A
    • Courant assigné à -5°C
      63 A
    • Courant assigné à 0°C
      63 A
    • Courant assigné à 5°C
      63 A
    • Courant assigné à 10°C
      63 A
    • Courant assigné à 15°C
      63 A
    • Courant assigné à 20°C
      63 A
    • Courant assigné à 25°C
      63 A
    • Courant assigné à 30°C
      63 A
    • Courant assigné à 35°C
      63 A
    • Courant assigné à 40°C
      63 A
    • Courant assigné à 45°C
      63 A
    • Courant assigné à 50°C
      63 A
    • Courant assigné à 55°C
      63 A
    • Courant assigné à 60°C
      63 A
    • Courant assigné à 65°C
      63 A
    • Courant assigné à 70°C
      63 A
    Installation, montage
    • Couple de serrage nominal borne haute
      3,60 - 3,60 Nm
    • Couple de serrage nominal borne basse
      3,60 - 3,60 Nm
    • Type de raccordement haut pour produits modulaires
      Borne à vis
    • Type de raccordement bas pour produits modulaires
      Borne biconnect
    Tension
    • Tension assignée d'emploi Ue
      230 - 230 V
    • Type de tension d'alimentation
      AC
    • Tension assignée d'isolement
      500 V
    • Valeur rigidité diélectrique du circuit principal
      2 kV
    • Tension assignée de tenue aux chocs
      4000 V
    • Tension assignée de tenue aux chocs selon IEC 60947-3
      6000 V
    • Tension maxi d'utilisation
      253 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Capacité
    • Nombre de modules
      2
    Compatibilité
    • Compatible avec montage Rail DIN
      Oui
    Sécurité
    • Type de protection différentielle
      A HI
    • Classe de protection (IP)
      IP20
    Raccordement
    • Section de raccord bornes aval en câble rigide
      1 - 25 mm²
    • Section de raccordement des bornes aval à vis, en câble souple
      1 - 16 mm²
    Puissance
    • Puissance dissipée totale sous IN
      6,64 W
    Conditions d'utilisation
    • Altitude max.
      2000 m
    • Température de service
      -25 - 70 °C
    Endurance
    • Endurance électrique en nombre de cycles
      10000
    • Endurance mécanique nombre de manœuvres
      20000
    Connectivité
    • Type de raccordement
      Borne à vis
    • Alignement des bornes hautes pour appareils modulaires
      Bornes alignées
    • Alignement des bornes basses pour appareils modulaires
      Bornes alignées
    Dimensions
    • Hauteur
      85 mm
    • Largeur
      36 mm
    • Profondeur
      70 mm
