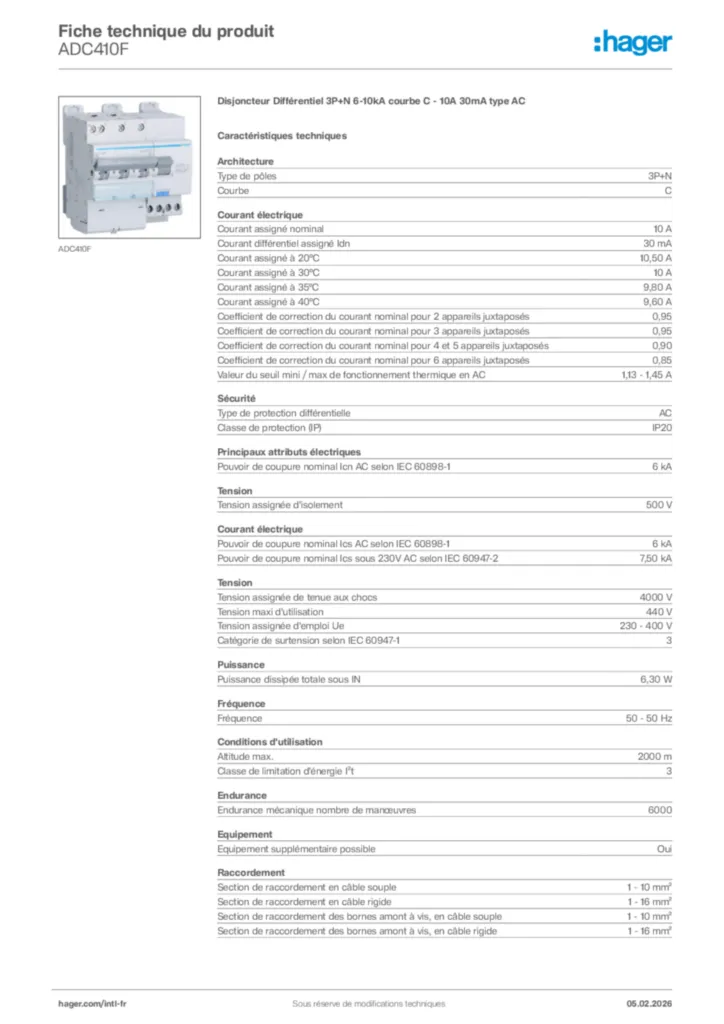

Disjoncteur Différentiel 3P+N 6-10kA courbe C - 10A 30mA type AC ADC410F

Name: ADC410F
Brand: Hager
SKU: ADC410F

EAN

3250611063513

Conditionnement

1 pièce

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Caractéristiques techniques

Type de pôles

3P+N
Courbe

C

Type de protection différentielle

AC
Classe de protection (IP)

IP20

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

440 V
Tension assignée d'emploi Ue

230 - 400 V
Catégorie de surtension selon IEC 60947-1

3

Courant assigné nominal

10 A
Courant différentiel assigné Idn

30 mA
Courant assigné à 20°C

10,50 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,80 A
Courant assigné à 40°C

9,60 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA

Puissance dissipée totale sous IN

6,30 W

Fréquence

50 - 50 Hz

Altitude max.

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-5 - 40 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Tropicalisation/humidité/Exécution

Tous climats

Endurance mécanique nombre de manœuvres

6000

Equipement supplémentaire possible

Oui

Section de raccordement en câble souple

1 - 10 mm²
Section de raccordement en câble rigide

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 10 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 16 mm²

Nombre de modules

5

Hauteur

93,40 mm
Largeur

88,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
