ΡΑΓΟΔΙΑΚΟΠΤΗΣ 1P 80Α SBN180

EAN

3250615510242

Συσκευασία

1 τμχ

Σημείωση: το προϊόν έχει εξαντληθεί.

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα
Διαχωριστικά φάσεων διακοπτών ισχύυος 1 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 1 διαθέσιμα προϊόντα
Εξαρτήματα ρελέ καστάνιας 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Αριθμός πόλων

1
Θέση ουδετέρου

Χωρίς ουδέτερο
Πόλοι

1P

Ονομαστικό ρεύμα

80 A
Ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Icc με ασφάλειες gl-gG

0,96 kA
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία A

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία A

80 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

80 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icm κάτω των 240 V AC σύμφωνα με το IEC 60947-3

1,35 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

0,96 kA

Ονομαστική ροπή σύσφιξης

3,60 - 3,60 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες

Ονομαστική τάση λειτουργίας Ue

230 - 230 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

440 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

6.000 V

Αριθμός στοιχείων

1

Κατηγορία προστασίας (IP)

IP20

Συχνότητα

50 - 60 Hz

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

68 mm

Αριθμός επαφών NO

1
Αριθμός επαφών NC

0

Θερμοκρασία λειτουργίας

-20 - 70 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 80 °C

Εύκαμπτος αγωγός διατομής

6 - 35 mm²
Διατομή άκαμπτου αγωγού

6 - 50 mm²

Αριθμός μηχανικών λειτουργιών

40.000
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC21 σε κύκλους λειτουργίας

2.500
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC22 σε κύκλους λειτουργίας

2.500

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,70 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

2,70 W

Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

Hager REACH declaration SBN180

PDF

Hager RoHS report SBN180

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος SBN180
Product datasheet

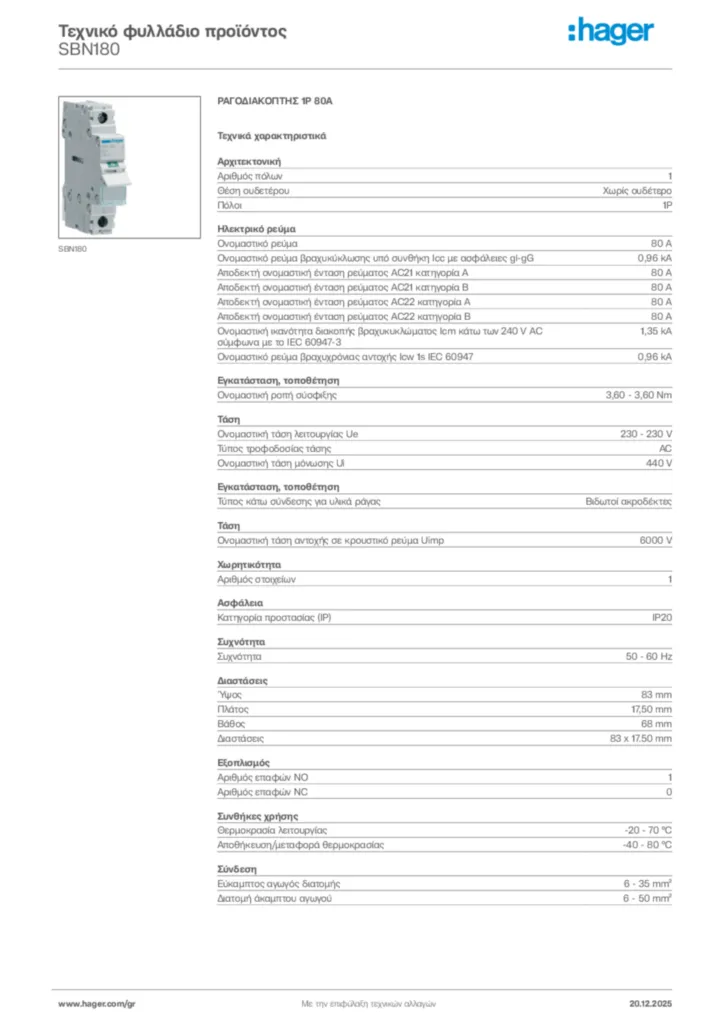

Hager Τεχνικό φυλλάδιο προϊόντος SBN180
