Υλικά ράγας

ΜΕΤΡΗΤΗΣ ΕΝΕΡΓΕΙΑΣ 3Φ 125A MID MODBUS ECR310D

Name: ECR310D
Brand: Hager
SKU: ECR310D3

EAN

3250612231461

Συσκευασία

1 τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Κωδικοί 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Σύστημα bus

MODBUS
Πόλοι

3P+N

Ονομαστικό ρεύμα

125 A
Μέγιστο ρεύμα κυκλώματος μέτρησης

125 A

Αριθμός στοιχείων

6

Είδος σύνδεσης

Σύνδεση με βίδες
Είδος σύνδεσης

ModBus RS-485 3 καλώδια

Ύψος

92 mm
Πλάτος

107 mm
Βάθος

60 mm

Είδος της εισαγωγής παλμού

Οπτικό

Κατάλληλο για

Αγορά/προσφορά

Διατομή της εισόδου μέτρησης

50 - 50 mm²
Διατομή εξόδου μέτρησης

50 - 50 mm²
Τύπος σύνδεσης/βύσματος Σύστημα bus

Τερματικό σύνδεσης bus

Ονομαστική ροπή σύσφιξης

5 - 5 Nm
Τοποθέτηση

Ράγα DIN

Ονομαστική ροπή σύσφιξης ψηφιακού ακροδέκτη

0,50 - 0,50 Nm

Σύστημα μέτρησης

Άμεση μέτρηση
Είδος οργάνου μέτρησης

Ηλεκτρονικό
Εύρος μέτρησης ρεύματος

0,25 - 125,0 A
Εύρος μέτρησης τάσης Ph-N

92 - 276 V
Εύρος μέτρησης τάσης Ph-Ph

160 - 480 V
Συχνότητα μέτρησης

45 - 65 Hz

Κατηγορία ακρίβειας

B
Τύπος τιμολογίου

T1...T2 (230V AC)/T1...T8 Modbus
Είναι βαθμονομημένο

Ναί

Κατηγορία προστασίας (IP)

IP20

Θερμοκρασία λειτουργίας

-25 - 55 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-25 - 70 °C

Κατανάλωση ισχύος VA

2 VA
Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

0,60 W

Συχνότητα

50 - 50 Hz

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Σύμφωνο με REACh - Χωρίς SVHC Ναί

Πιστοποιήσεις και έγγραφα

Hager REACH declaration ECR310D

PDF

Hager RoHS report ECR310D

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ECR310D

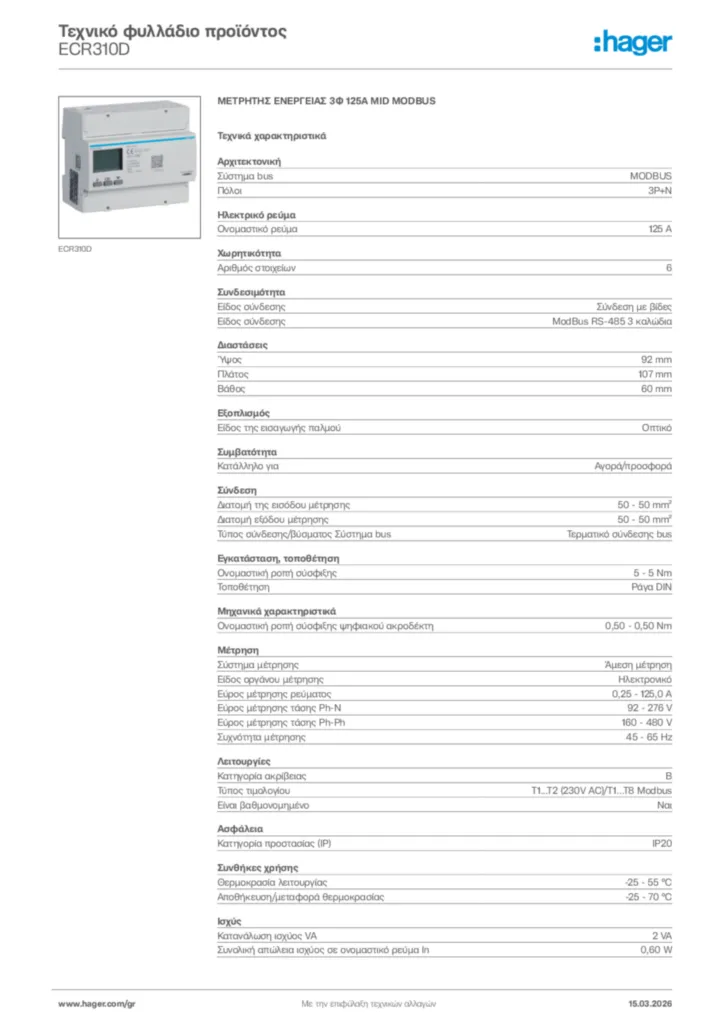

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος ECR310D

ΜΕΤΡΗΤΗΣ ΕΝΕΡΓΕΙΑΣ 3Φ 125A MID MODBUS

PDF
Product attachment

Modbus table Summary V1 14

Product attachment International 2022-10-04

PDF

836,11 kB

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB
Manual

Installer leaflet ECR310D

Manual de-DE, en-GB 2024-01-29

PDF

2,78 MB
Declaration of conformity

EU Declaration of Conformity

Declaration of conformity en-GB 2024-04-15

PDF

461,68 kB
