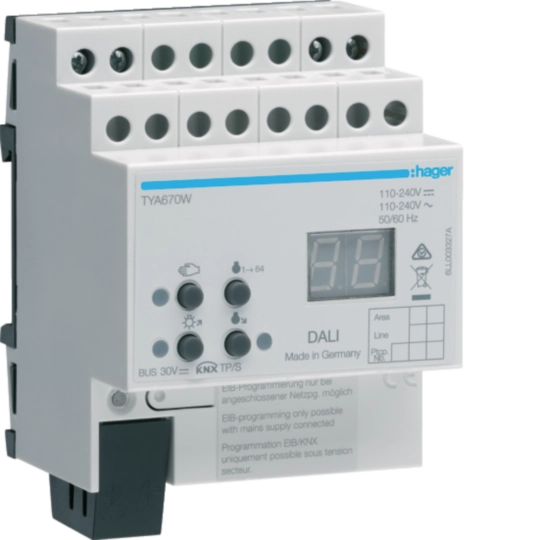

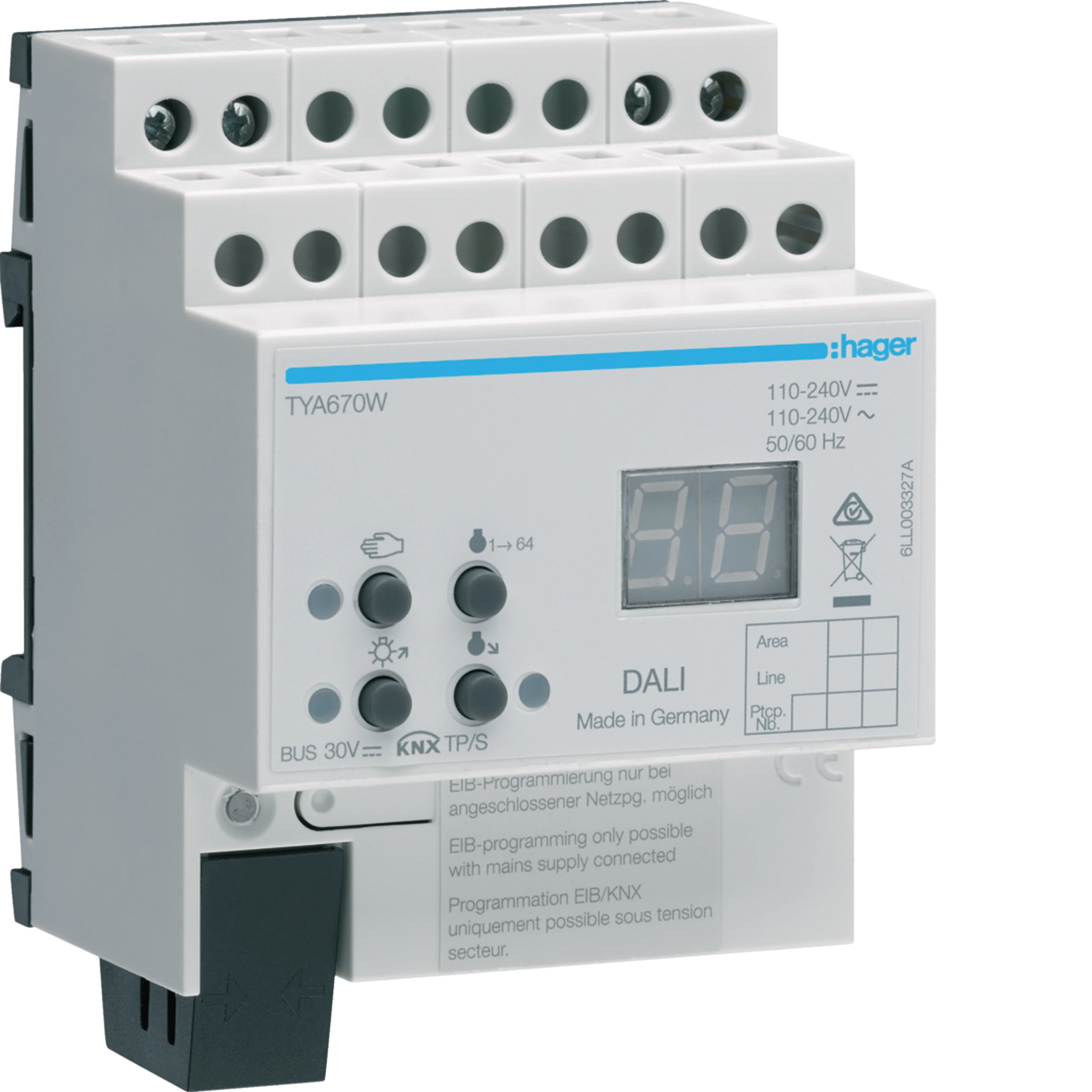

TYA670W

Passerelle KNX-DALI, blanc reglable, 4 modules
EAN
3250618502374
Quantité
1
Prix*
855,00 € HT/pièce*
  • Architecture
    • Nombre de sorties
      1
    • Système bus
      EIB
  • Fonctions
    • Scènes de lumière
      64 appareils DALI au max. dans 32 groupes max. et 16 scènes de lumière max.
    • Commutation
      pour commutation et commande de ballasts électroniques et transformateurs Tronic avec interface DALI;DSI
  • Commandes & indicateurs
    • Affichage / Afficheur
      afficheur LED à 2 positions pour indication de groupe en cas de commande manuelle
    • Interrupteurs / Poussoirs manuels
      4 boutons de commande manuelle pour marche;arrêt (variation haute;basse)
    • Touche / bouton
      avec bouton poussoir d’adressage physique et LED rouge d’adressage physique
  • Connectivité
    • Système bus, bus radio
      Non
    • Système bus LON
      Non
    • Système bus Powernet
      Non
  • Principales caractéristiques électriques
    • Fréquence assignée
      50;60 Hz
  • Tension
    • Tension de service
      240 V DC
    • Tension de service par bus
      21/32 V DC
    • Tension DALI
      16 V DC
    • Tension
      comme maître DALI et alimentation en tension pour appareils DALI
  • Dimensions
    • Profondeur
      70 mm
    • Largeur
      72 mm
    • Hauteur de montage à partir du rail DIN
      63 mm
    • Largeur
      4 modules
  • Puissance
    • Puissance consommée
      0.15 W
    • Puissance dissipée totale sous IN
      3 W
  • Matières
    • Couleur indépendant des lignes design
      gris clair
    • Couleur RAL
      RAL 7035 - Gris clair
    • Matière
      matière plastique
    • Type de traitement de surface
      non traitée
  • Connexion
    • Type de Charge
      produit DALI
    • Coupleur de bus
      avec coupleur de bus intégré
    • Type de raccordement
      avec bornes à vis
    • Raccordement de bus
      raccordement du bus sur la borne de raccordement KNX
  • Câble
    • Longueur de câble DALI à 1,5 mm²
      max. 300 m
  • Configuration
    • Modes de configuration supportés
      system
    • Programmation
      possibilité d'échange d'appareils DALI en cas de défaut sans utilisation d'ETS
  • Equipement
    • Type de produit :
      type de produit : DALI
    • Éclairage
      création de 16 effets avec jusqu'à 16 étapes pour une commande dynamique de l'éclairage ; intégration de l'appareil dans les systèmes d'éclairage d'urgence DALI selon CEI 62386-101 avec réglages et surveillance du mode d'urgence
  • Sécurité
    • Indice de protection IP
      IP30
  • Conditions d'utilisation
    • Température de service
      5/45 °C
    • Température de stockage/transport
      -20/70 °C (un stockage à une température > 45°C réduit la durée de vie)
  • Instructions
    • Texte d'indication
      Les groupes 1 à 16 peuvent être réalisés avec 64 appareils max.,
      les groupes 17 à 32 avec 2 appareils max.
