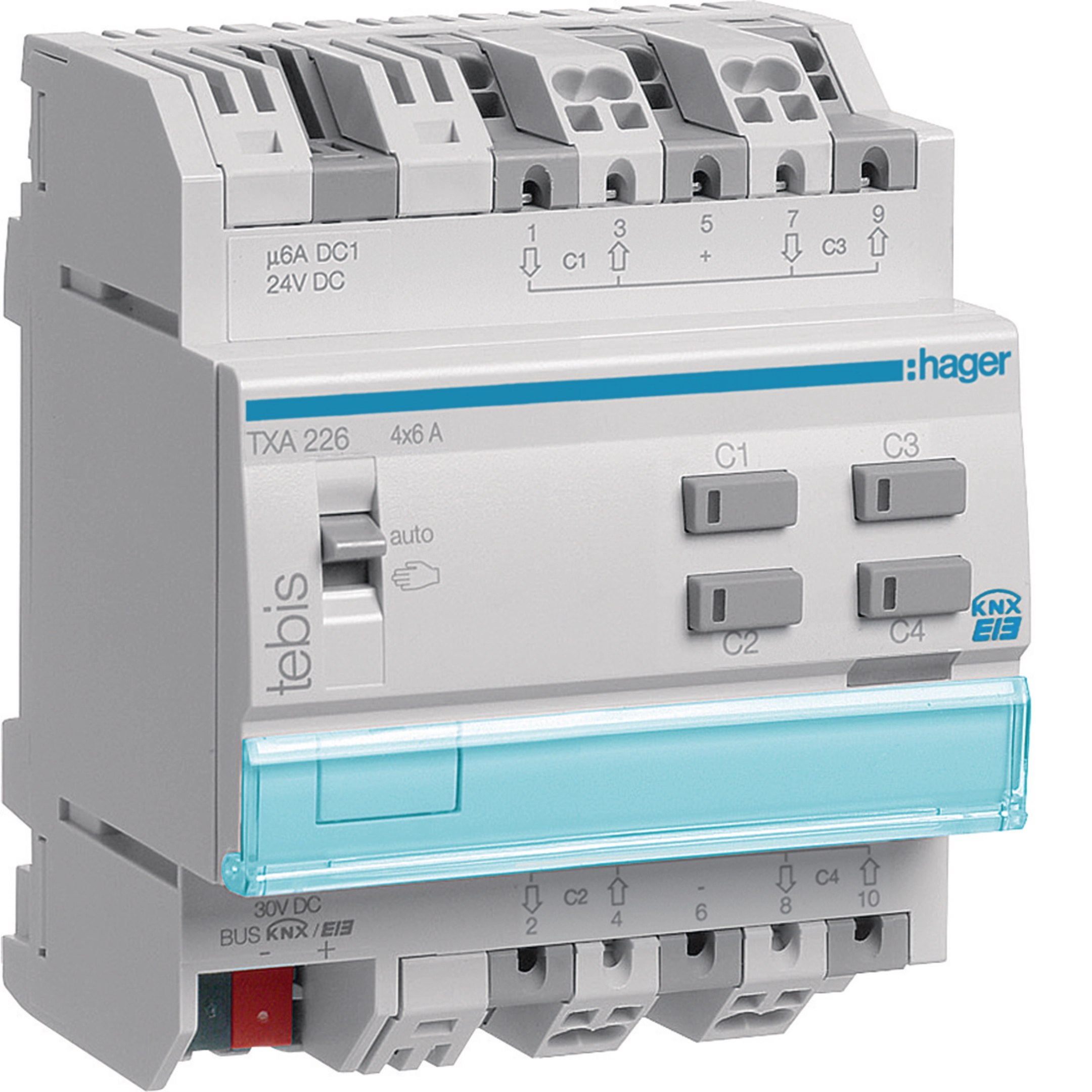

Je cherche une documentationTXA226
Module de sortie pour volets roulants ou stores à bannes pour 4 moteurs 24VDC 6A
EAN
3250616049611
Quantité
1
Ce produit n'est plus en vente
| Architecture | |
|---|---|
| Système bus | EIB |
| Nombre de sorties stores volet roulant | 4 |
| Mode de fixation | rail DIN |
| Fonctions | |
| Module de bus amovible | Non |
| Commandes & indicateurs | |
| Voyant lumineux | oui |
| Connectivité | |
| Système bus, bus radio | Non |
| Système bus LON | Non |
| Système bus Powernet | Non |
| Principales caractéristiques électriques | |
| Type de tension d'alimentation | DC |
| Tension | |
| Tension d'alimentation du système | 30V DC via le bus |
| Intensité du courant | |
| Nombre de circuits d'entrée | 0 |
| Courant de commutation max. | 6 A |
| Puissance | |
| Puissance d'emploi à 230V en AC1 | 1380 W |
| Puissance dissipée totale sous IN | 2 W |
| Matières | |
| Couleur | gris |
| Connexion | |
| Section de raccordement en câble souple | 0,75 ; 2,5mm² |
| Section de raccordement en câble rigide | 0,75 ; 2,5mm² |
| Type de connexion | cage sans vis |
| Nombre de contacts | 4 |
| Eléments fournis | |
| Raccordement bus incl. | Yes |
| Equipement | |
| Radio bidirectionnelle | Non |
| Sécurité | |
| Indice de protection IP | IP20 |
| Conditions d'utilisation | |
| Température de stockage | -20/70 °C |
Plus de caractéristiques
Documentations
| Description d'application ETS pour | 1313 ko | Download | |
| Description de fonction TX100 pour | 1156 ko | Download | |
| Fiche de données CCTP pour | 343 ko | Download | |
| Notice d'instruction pour | 1066 ko | Download |
