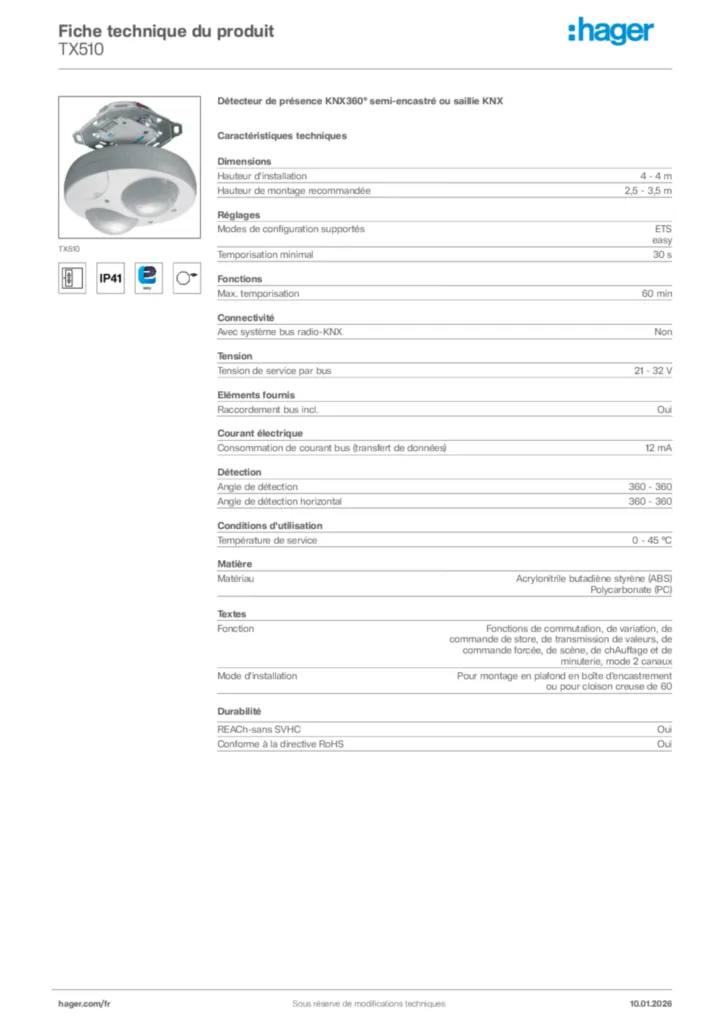

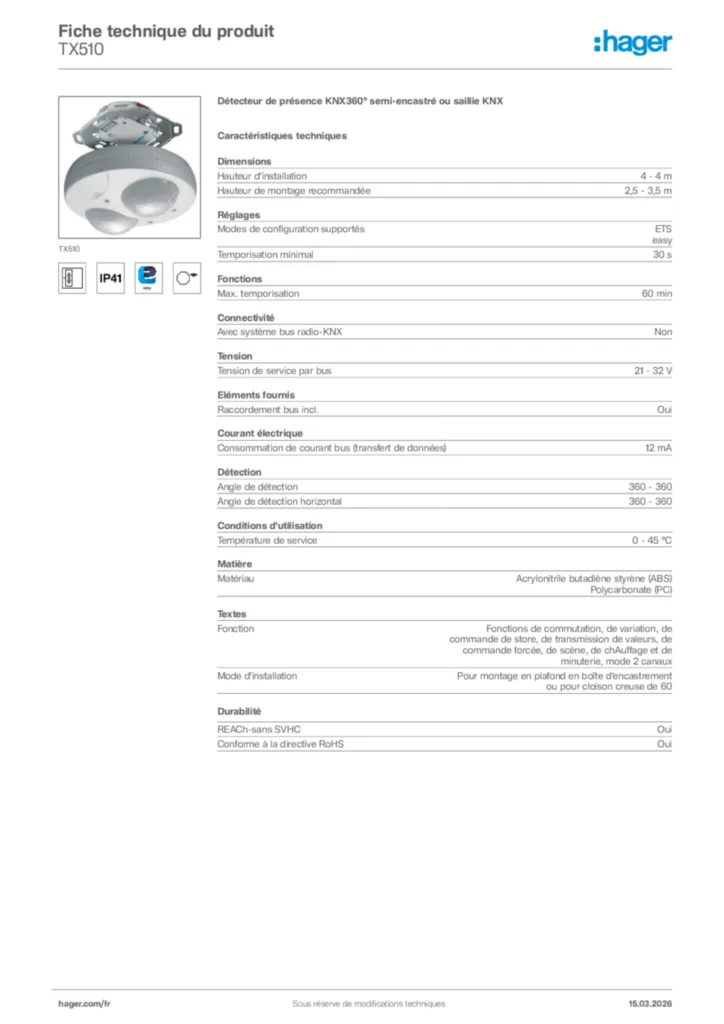

Je cherche une documentationTX510
Détecteur de présence KNX360° semi-encastré ou saillie KNX
EAN
3250616045101
Quantité
1
Prix*
370,84 € HT/pièce*
| Architecture | |
|---|---|
| Système bus | KNX |
| Fonctions | |
| Fonction | fonctions de commutation, de variation, de commande de store, de transmission de valeurs, de commande forcée, de scène, de chauffage et de minuterie, mode 2 canaux |
| Connectivité | |
| Système bus, bus radio | Non |
| Système bus LON | Non |
| Système bus Powernet | Non |
| Nbre d'entrées binaires | 0 |
| Tension | |
| Tension de service par bus | 21/32 V DC |
| Intensité du courant | |
| Courant absorbé bus (transfert de données) | ≈ 12 mA |
| Dimensions | |
| Dimensions (Ø x H) | 110/44 mm |
| Hauteur de montage recommandée | 2.5/3.5 m |
| Mesures | |
| Méthode de détection | présence |
| Détection | |
| Distance de détection frontale | 7 m |
| Distance de détection latérale | 6 m |
| Angle de détection | 360 ° |
| Angle de détection vertical | 55 ° |
| Matières | |
| Couleur | blanc |
| Couleur RAL | RAL 9010 - Blanc pur |
| Matière | PC-ABS |
| Aspect de la surface | mat |
| Gestion de l'éclairage | |
| Plage de mesure de luminosité | 5/1200 lx |
| Installation, montage | |
| Hauteur de montage maximum | 4 m |
| Mode de montage | pour montage en plafond en boîte d'encastrement ou pour cloison creuse de 60 |
| Connexion | |
| Coupleur de bus | avec coupleur de bus intégré |
| Raccordement de bus | raccordement du bus sur la borne de raccordement KNX |
| Configuration | |
| Modes de configuration supportés | system , easy |
| Durée de commutation, réglable | ≈ 1/30 mn |
| Réglage | avec potentiomètres pour le réglage de la luminosité de déclenchement et de la durée de commutation sans démontage |
| Eléments fournis | |
| Raccordement bus incl. | Yes |
| Equipement | |
| Nombre de voies | 1 |
| Angle de détection horizontal | 360 ° |
| Sécurité | |
| Sans halogène | Non |
| Conditions d'utilisation | |
| Température de service | 0/45 °C |
| Température de stockage/transport | -10/60 °C |
| Consommation énergétique | économie d'énergie par réglage de l'éclairage suivant présence et luminosité |
| Pictogrammes | |
| Symboles d`application | EASY-LOGO__APP-SYMBOL.EPS |
| Classes/types de protection | IP41__PROTECTION-SYMBOL.EPS |
Plus de caractéristiques
