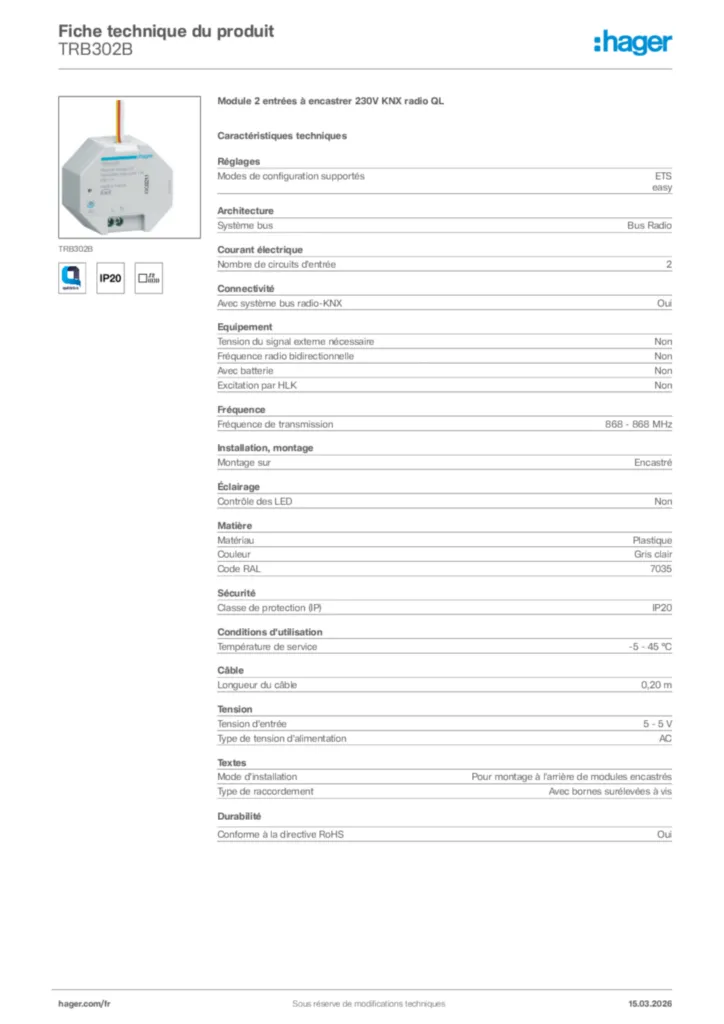

TRB302B

Module 2 entrées à encastrer 230V KNX radio QL
EAN
3250615989284
Quantité du produit
1
Prix*
111,39 € HT/pièce*
Architecture
Mode de fixationencastré
Fonctions
Fonctions supplémentaires ETSfonctions supplémentaires ETS : +6 scènes, mode de fonctionnement marche;arrêt, commande à 1 touche montée;descente, poussoir, 2 alarmes, affichage d'état
Fonctionfonction Reset (Retour au réglage d'usine) ; Fonctions supplémentaires easy : +6 scènes, mode marche  ;  arrêt, commande à 1 touche montée ; descente
Fonctions quicklinkFonctions quicklink : commutation, variation, store, 2 scènes, commande temporisée, poussoir contact NO, mémoire, commande forcée, poussoir montée ; descente
Modèle
Confectionnéprêt à l'emploi, avec câble 4 conducteurs
Commandes & indicateurs
Voyant lumineuxoui
CommandeCommande, p. ex. par interrupteur, poussoir, capteur de vent, capteur de précipitations, minuterie
Touche / boutonavec touche de configuration
Connectivité
Protocole radioRadio KNX
Catégorie du récepteur2
Entréesavec 2 entrées binaires indépendantes sur secteur pour contacts sans potentiel
Principales caractéristiques électriques
Fréquence assignée50;60 Hz
Tension
Tension d'entrée5 V
Tension de service230 V AC
Intensité du courant
Nombre de circuits d'entrée2
Courant assigné par entrée0.03 mA
Dimensions
Dimensions (LLxllxhh)48 x 53 x 30 mm
Dimensions (Ø x H)53/27 mm
Fréquence
Fréquence de transmission868 MHz
Fréquence d'émission radio868.3 MHz
Longueur
Dist. max de la liaison avec les BP5 m
Puissance
Puissance dissipée totale sous IN0.9 W
Puissance d'émission radio< 10 mW
Endurance
Transmitter duty cycle1 %
Mesures
Tension d'acquisition d'entréepar canal 5 V
Portée
Portée maxi30m dans l'habitat ; 100m en champ libre
Matières
Couleurgris
Couleur RALRAL 7035 - Gris clair
Gestion de l'éclairage LED
LEDavec LED de configuration
Installation, montage
Type de montageen encastré
Mode de montagepour montage à l'arrière de modules encastrés
Connexion
Section de raccordement en câble souple0,5 ; 2,5mm²
Section de raccordement en câble rigide0,5 ; 2.5mm²
Section de conducteur0.75/2.5 mm²
Type de contacts à raccorder sur une entréebouton poussoir ; Interrupteur
Type de raccordementavec bornes surélevées à vis
Raccordement de busintégration via la passerelle TP;radio KNX en saillie dans le système TP KNX
Câble
Longueur de câble binaire extensible àmax. 10 m
Longueur de câble20 cm
Configuration
Programmationconfiguration quicklink sans outil par touches et affichage LED
Equipement
Nombre de canaux radio2
Nombre de liens quicklinkmax. 20 émetteurs;récepteurs
Utilisation
Temps d’impulsionmin. 50 ms
Sécurité
Indice de protection IPIP20
Conditions d'utilisation
Consommation énergétiquefaible besoin en énergie propre
Pictogrammes
Symboles d`applicationQUICKLINK-LOGO__APP-SYMBOL.EPS
Symboles indicateur de commutation non standardBINAEREINGANG-2FACH-MIT-BI-FUNK-EMPFAENGER__WIRING-SYMBOL.EPS
