Je cherche une documentationTCC510S

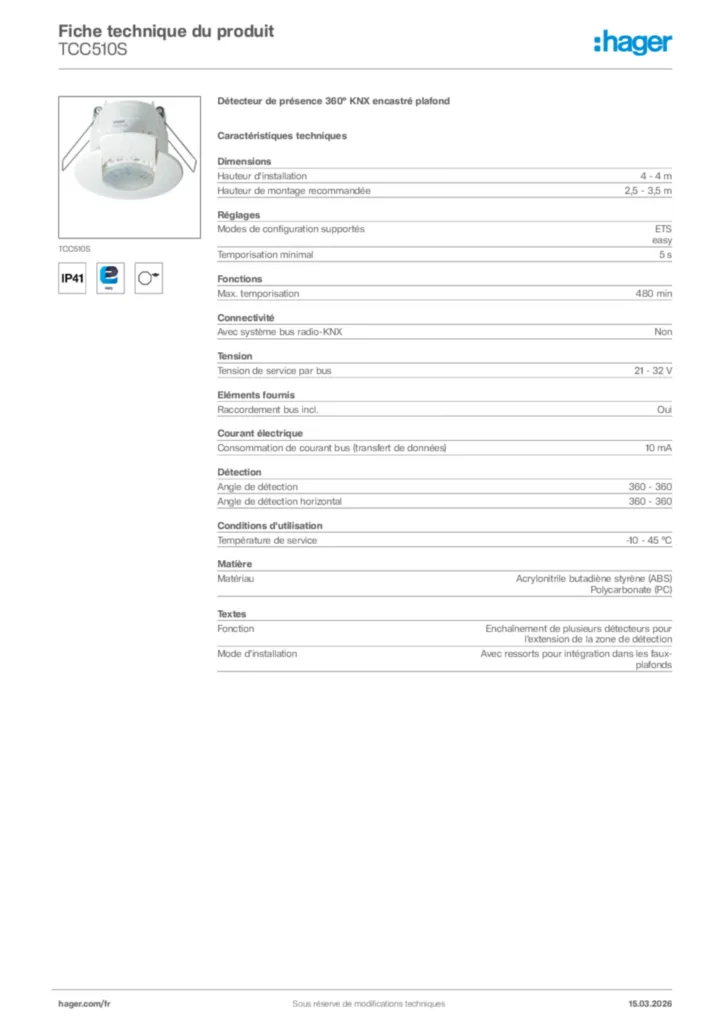

Détecteur de présence 360° KNX encastré plafond
EAN
3250617579254
Quantité
1
Prix*
222,02 € HT/pièce*
| Angle de détection | 360 ° |
|---|---|
| Angle de détection horizontal | 360 ° |
| Angle de détection vertical | 55 ° |
| Symboles d`application | EASY-LOGO__APP-SYMBOL.EPS |
| Plage de mesure de luminosité | 5/1000 lx |
| Raccordement bus incl. | Yes |
| Courant absorbé bus (transfert de données) | ≈ 10 mA |
| Système bus | KNX |
| Système bus LON | Non |
| Système bus Powernet | Non |
| Système bus, bus radio | Non |
| Couleur RAL | RAL 9010 - Blanc pur |
| Aspect de la surface | mat |
| Durée de commutation, réglable | 1 mn/1 h |
| Syntaxe de description: Désignation principale/fonction | Détecteurs de présence IR |
| Système / marque | KNX |
| Angle de détection | 360 ° |
| Ø du champ de détection, à la hauteur du bureau | ≈ 5 m |
| Ø du champ de détection, au niveau du sol | ≈ 7 m |
| Dimensions (Ø x H) | 78/70 mm |
| Codage usine | GC |
| Ø des ouvertures d'encastrement | 60/63 mm |
| Épaisseur de paroi d’encastrement | 10/28 mm |
| Modes de configuration supportés | system , easy |
| Distance de détection frontale | 7 m |
| Hauteur de montage maximum | 4 m |
| Distance de détection latérale | 8 m |
| Couleur | blanc |
| Gamme design principale | KNX |
| Sans halogène | Non |
| Matière | PC-ABS |
| Type de produits | Preference announcer |
| Nombre de voies | 1 |
| Nbre d'entrées binaires | 0 |
| Température de service | -10/45 °C |
| Tension de service par bus | 21/32 V DC |
| Classes/types de protection | IP41__PROTECTION-SYMBOL.EPS |
| Hauteur de montage recommandée | 2.5/3.5 m |
| Température de stockage/transport | -20/60 °C |
| Température de fonctionnement | -10/45 °C |
| Autres systèmes de bus | sans |
| Méthode de détection | présence |
| Mots clés | détecteur de présence ; détecteur encastré ; détecteur 360° ; détecteur KNX |
| Raccordement de bus | raccordement du bus sur la borne de raccordement KNX |
| Coupleur de bus | avec coupleur de bus intégré |
| Touche / bouton | avec bouton poussoir d’adressage physique |
| Consommation énergétique | économie d'énergie par réglage de l'éclairage suivant présence et luminosité |
| Fonction | Enchaînement de plusieurs détecteurs pour l'extension de la zone de détection |
| Mode de montage | avec ressorts pour intégration dans les faux-plafonds |
| Réglage | avec potentiomètres pour le réglage de la luminosité de déclenchement et de la durée de commutation sans démontage |
| Symboles pour les symboles non standard - KNX | KNX-PRAESENZMELDER__WIRING-SYMBOL.EPS |
| Unité | PCE |
| EAN | 3250617579254 |
| Statut des ventes | 3C |
Plus de caractéristiques
