Parafoudre 2P auto-protégé débrochable 15KA type 2 avec voyant de fin de vie SPN715D
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires de parafoudre pour équipement électrique 1 produit(s) disponible(s)
Caractéristiques techniques
Capacité
-
Nombre de modules2
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension de fonctionnement continue Uc selon IEC 61643-1275 V
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111,5 kV
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111 500 V
-
Niveau de protection de tension jusqu'à L-N (PEN)1 kV
-
Type de tension d'alimentationAC
Courant électrique
-
Courant de décharge max. (Imax) L-N (PEN)15 kA
-
Courant de décharge max. (Imax), N-PE40 kA
-
Courant nominal de décharge In20 kA
-
Capacité d'extinction du courant de suite0,1 kA
-
Courant résiduel IPE< 5 μA
Dimensions
-
Hauteur82 mm
-
Largeur44 mm
-
Profondeur103 mm
Sécurité
-
Classe de protection (IP)IP20
-
Comportement TOV à UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Mode de protectionL-N, N-PE
-
Comportement TOV à UT (L-N)350 V AC (5 s / withstand mode)
Conditions d'utilisation
-
Température de service-40 - 55 °C
-
Tropicalisation/humidité/Exécution5 - 95%
-
Température de stockage/transport-40 - 80 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Altitude max.2 000 m
Matière
-
Couleur du produitGris clair
-
Code RAL7035
-
MatériauThermoplastique
Schéma de réseau
-
Type de réseauTN, TT
-
Schéma TNOui
-
Réseau TN-CNon
-
Schéma DCNon
-
Réseau ITNon
-
Réseau TTOui
-
Réseau TN-C-SNon
-
Schéma TN-SNon
Equipement
-
Avec contact de signalisation à distanceNon
Raccordement
-
Section de raccordement en câble rigide pour la terre1,5 - 35 mm²
-
Section de raccordement en câble souple pour la terre1,5 - 25 mm²
-
Section de raccordement en câble souple1.5 - 25 mm²
-
Section de raccordement en câble rigide1.5 - 35 mm²
-
Type de connexion / priseBorne à vis
-
Nombre de points de connexions1
Normes
-
Classe d'exigence IEC 61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3,60 - 3,60 Nm
-
Compatible pour une installation en intérieurOui
Architecture
-
Type de pôles1P+N
-
Position du neutreGauche
Connectivité
-
Type de montageRail DIN
-
Type de raccordementborne à vis
Commandes et indicateurs
-
Avec témoin lumineuxOui
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit4
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitSPD
Documents
-
Image produit
-
Fiche technique

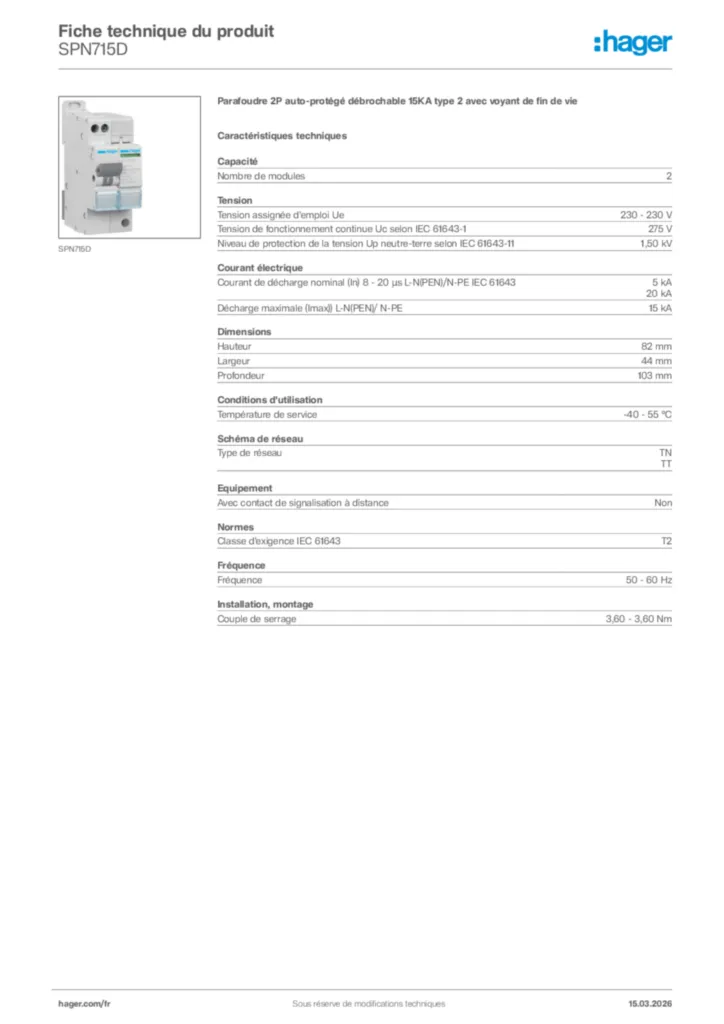

Hager Fiche technique du produit SPN715D
