Parafoudre 4P débrochable 40KA type 2 avec voyant fin de vie SPN440D
En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
SPB440RConnectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Configurer le produit
Pour une expérience optimale, veuillez utiliser un ordinateur de bureau, car certaines fonctionnalités peuvent ne pas être entièrement prises en charge sur mobile ou tablette.
Hager Ready, gagnez en temps et en efficacité !
Ouvrir les outilsChoisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)
Caractéristiques techniques
Capacité
-
Nombre de modules4
Tension
-
Tension de service permanent Uc275 V
-
Niveau de protection Up N-PE1 500 V
-
Niveau de protection de tension jusqu'à L-N (PEN)1,2 kV
-
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-111,2 kV
-
Type de tension d'alimentationAC
-
Catégorie de surtension selon IEC 60947-13
-
Tension nominale240 - 415 V AC ± 10%
Courant électrique
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Courant de décharge max. (Imax)40 kA
-
Courant de décharge max. (Imax) L-N (PEN)40 kA
-
Courant de décharge max. (Imax), N-PE40 kA
-
Courant nominal de décharge In20 kA
-
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)15 kA
-
Courant de décharge nominal In, 8 - 20 µs, N-PE20 kA
-
Capacité d'extinction du courant de suite0,1 kA
-
Courant de court-circuit nominal (Isccr)50 kA
-
Courant résiduel IPE< 5 μA
Dimensions
-
Hauteur98,7 mm
-
Largeur71 mm
-
Profondeur58,2 mm
Sécurité
-
Classe de protection (IP)IP20
-
Classe de protectionClasse II
-
Comportement TOV à UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Mode de protectionL-N, N-PE
-
Comportement TOV à UT (L-N)350 V AC (5 s / withstand mode)
Conditions d'utilisation
-
Température de service-40 - 80 °C
-
Tropicalisation/humidité/Exécution5 - 95%
-
Température de stockage/transport-40 - 80 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Altitude max.2 000 m
Matière
-
Couleur du produitGris clair
-
Code RAL7035
-
MatériauThermoplastique
Schéma de réseau
-
Type de réseauTN-S, TT
-
Schéma TNNon
-
Réseau TN-CNon
-
Schéma DCNon
-
Réseau ITNon
-
Réseau TTOui
-
Réseau TN-C-SNon
-
Schéma TN-SOui
Equipement
-
Avec contact de signalisation à distanceNon
-
Courant nominal de charge IL80 A
Raccordement
-
Section transversale des bornes supérieure et inférieure avec vis, pour conducteurs flexibles1,5 - 25 mm²
-
Section transversale des bornes supérieure et inférieure avec vis, pour conducteurs rigides1,5 - 25 mm²
-
Section de raccordement en câble souple1.5 - 25 mm²
-
Section de raccordement en câble rigide1.5 - 35 mm²
-
Type de connexion / priseBorne à vis
-
Nombre de points de connexions1
Normes
-
Type de dispositif de protection contre les surtensionsT2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage5 - 5 Nm
-
Compatible pour une installation en intérieurOui
Architecture
-
Type de pôles3P+N
-
Position du neutreGauche
Connectivité
-
Type de montageRail DIN
-
Type de raccordementborne à vis
Commandes et indicateurs
-
Avec témoin lumineuxOui
Fusible
-
Caractéristique du fusiblegG
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit8
-
StandardIEC/EN 61643-11
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitSPD
Documents
-
Image produit
-
Fiche technique

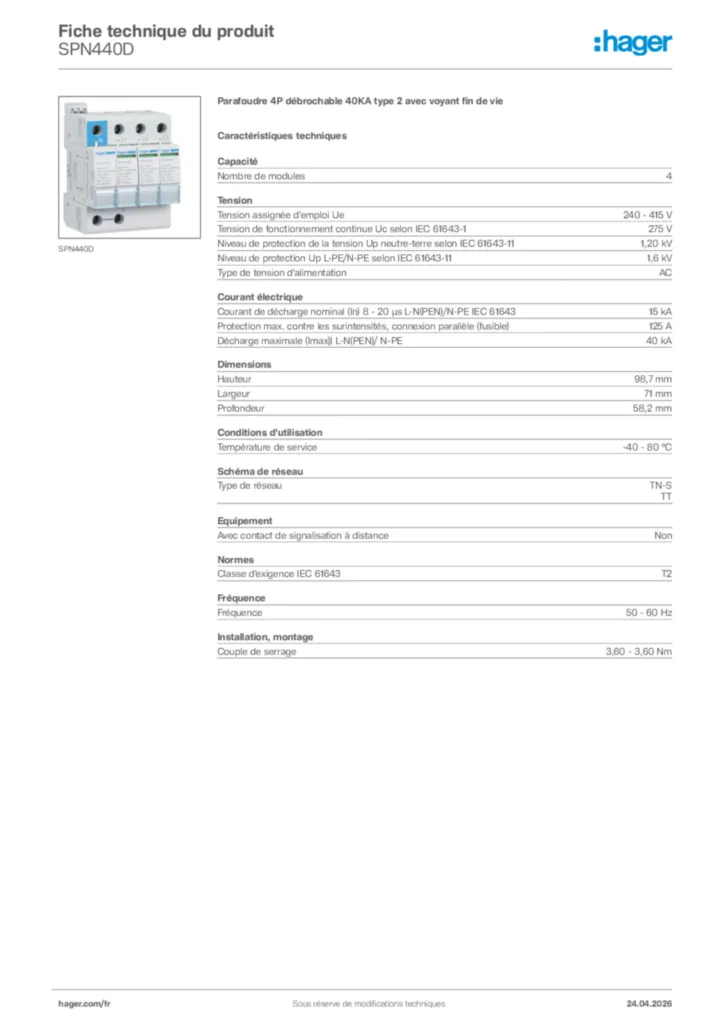

Hager Fiche technique du produit SPN440D
