Parafoudre 2P débrochable 15KA type 2 avec réserve+contact de télésignalisation SPN215R
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits de suivi :
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Accessoires de parafoudre pour équipement électrique 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
-
Position du neutreGauche
Capacité
-
Nombre de modules2
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension de fonctionnement continue Uc selon IEC 61643-1275 V
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111 kV
-
Niveau de protection de la tension Up neutre-terre selon IEC 61643-111 500 V
-
Niveau de protection de tension jusqu'à L-N (PEN)1 kV
-
Tension de service nominale, AC (contact de signal)250 - 250 V
-
Tension de service nominale DC (contact de signal)250 - 250 V
-
Type de tension d'alimentationAC
-
Catégorie de surtension selon IEC 60947-13
Courant électrique
-
Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA, 20 kA
-
Courant de court-circuit nominal (Isccr)20 kA
-
Protection max. contre les surintensités, connexion parallèle (fusible)125 A
-
Décharge maximale (Imax)) L-N(PEN)/ N-PE15 kA, 40 kA
-
Courant nominal de décharge In20 kA
-
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)5 kA
-
Courant de décharge nominal In, 8 - 20 µs, N-PE20 kA
-
Courant nominal de fonctionnement AC (contact de signal)0,5 - 0,5 A
-
Courant de service nominal, DC (contact de signal)0,1 - 0,1 mA
-
Capacité d'extinction du courant de suite0,1 kA
-
Courant de décharge max. (Imax)40 kA
-
Courant de décharge max. (Imax) L-N (PEN)15 kA
-
Courant de décharge max. (Imax), N-PE40 kA
-
Courant résiduel IPE< 5 μA
Dimensions
-
Hauteur82 mm
-
Largeur44 mm
-
Profondeur96 mm
Conditions d'utilisation
-
Température de service-40 - 60 °C
-
Tropicalisation/humidité/Exécution5 - 95%
-
Température de stockage/transport-40 - 70 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-22
-
Altitude max.2 000 m
Schéma de réseau
-
Type de réseauTN, TT
-
Schéma TNOui
-
Réseau TN-CNon
-
Réseau TN-C-SNon
-
Schéma TN-SNon
-
Réseau TTOui
-
Réseau ITNon
-
Schéma DCNon
Equipement
-
Avec contact de signalisation à distanceOui
-
Courant nominal de charge IL80 A
Raccordement
-
Section de raccordement en câble rigide pour la terre1,5 - 35 mm²
-
Section de raccordement en câble souple pour la terre1,5 - 25 mm²
-
Section de raccordement en câble souple1.5 - 25 mm²
-
Section, conducteur flexible (contact de signal)0,25 - 1,5 mm²
-
Section de raccordement en câble rigide1.5 - 35 mm²
-
Section, conducteur rigide (contact de signal)0,25 -1,5 mm²
-
Type de connexion / priseBorne à vis
-
Nombre de points de connexions1
Normes
-
Classe d'exigence IEC 61643T2
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage3,60 - 3,60 Nm
-
Compatible pour une installation en intérieurOui
Connectivité
-
Type de montageRail DIN
-
Type de raccordementborne à vis
Fusible
-
Caractéristique du fusiblegG
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit4
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitSPD
Sécurité
-
Comportement TOV à UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Mode de protectionL-N, N-PE
-
Comportement TOV à UT (L-N)350 V AC (5 s / withstand mode)
-
Classe de protectionClasse II
Matière
-
Couleur du produitGris clair
-
Code RAL7035
-
MatériauThermoplastique
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Fiche technique

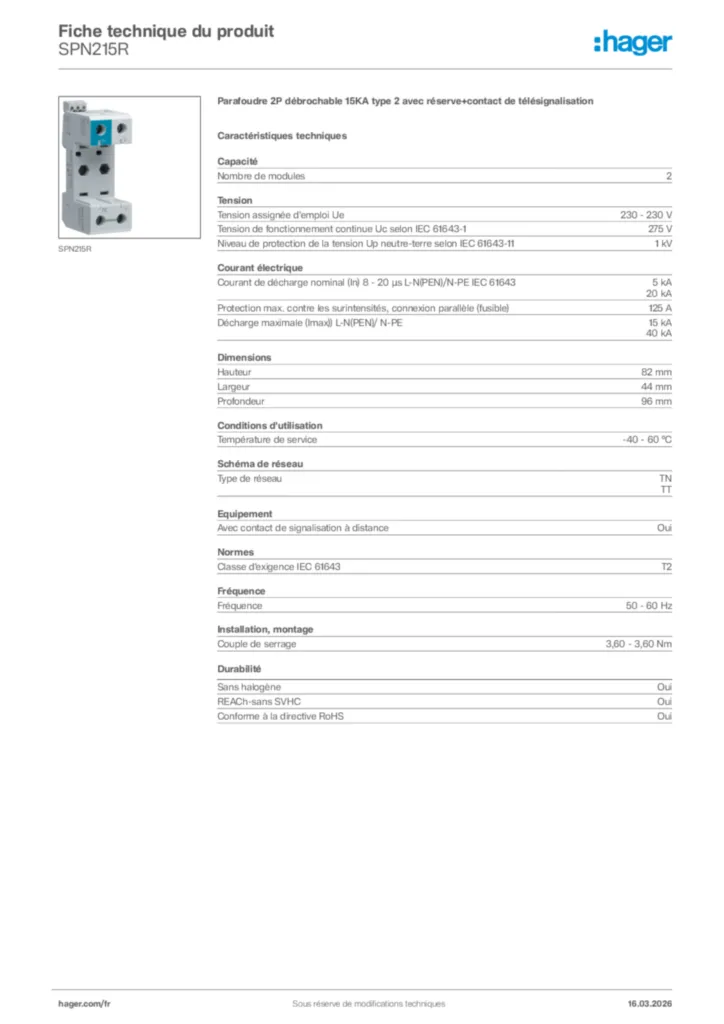

Hager Fiche technique du produit SPN215R
