Disjoncteur boîtier moulé h630 3P 50kA 250A LSI HND250H
EAN
3250613349530
Conditionnement
1 Pièce
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce* -
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
164,69 € HT / Pièce*
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce* -
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce*
-
HXD039H
Kit de cadenassage h400-h1000
39,91 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
-
HYD031HConnexion arrière h/x/P 3P 400A
134,68 € HT / Pièce*

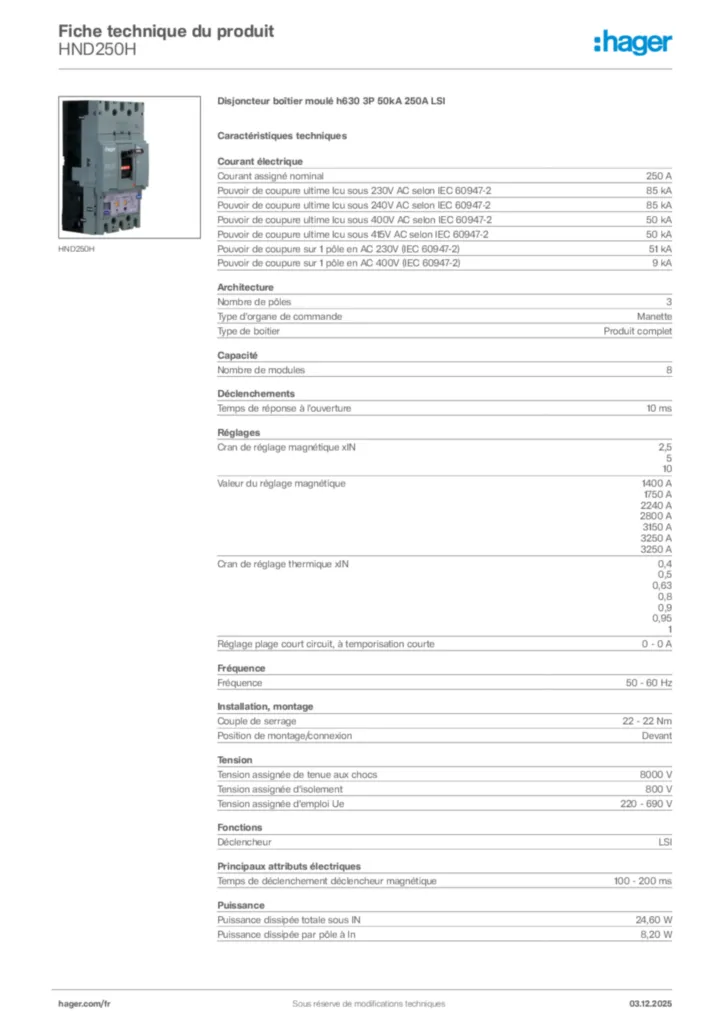

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-285 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-250 kA
-
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)51 kA
-
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)9 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Capacité
-
Nombre de modules8
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Réglages
-
Cran de réglage magnétique xIN2,5, 5, 10
-
Valeur du réglage magnétique1400 A, 1750 A, 2240 A, 2800 A, 3150 A, 3250 A, 3250 A
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage22 - 22 Nm
-
Position de montage/connexionDevant
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN24,60 W
-
Puissance dissipée par pôle à In8,20 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Equipement
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple35 - 240 mm²
-
Section de raccordement en câble rigide35 - 240 mm²
-
Type de connection/prisePlage de raccordement
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
Compatible avec montage Rail DINNon
Alimentation électrique
-
Sens d'alimentationBornes amonts ou avales
