Disjoncteur 4P 30kA C-100A 6M HMK490

Name: HMK490
Brand: Hager
SKU: HMK490

EAN

3250613230593

Conditionnement

1 Pièce

Prix

Nous consulter

Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Accessoires
Caractéristiques techniques
Données environnementales
Documents

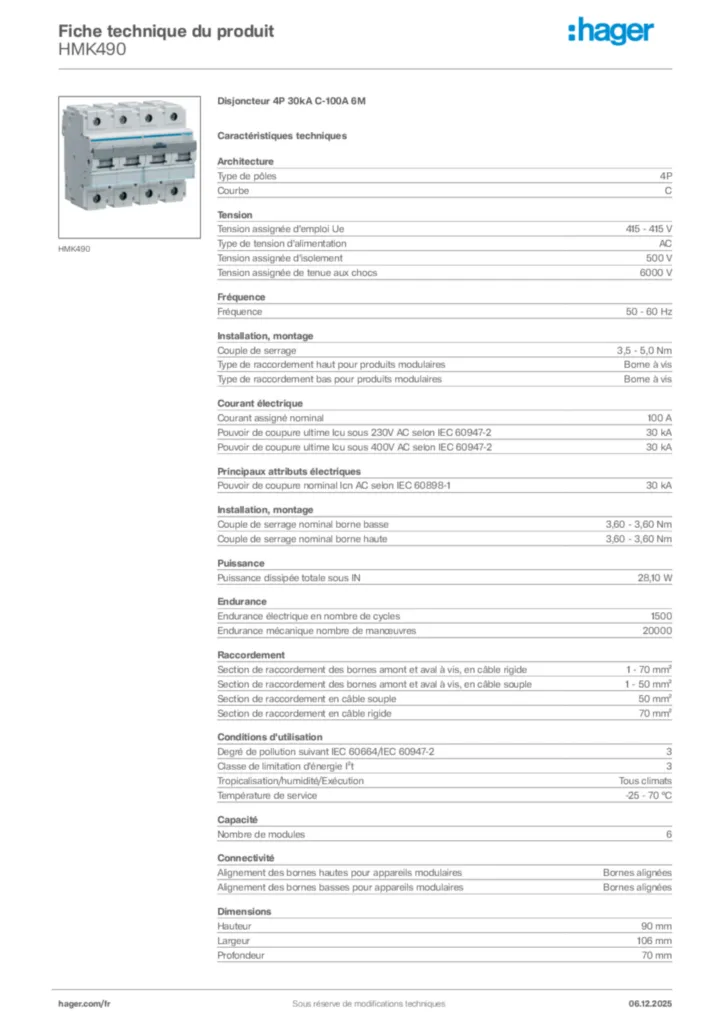

Fiche produit

Complétez votre système

Bloc différentiel 125 A TYPE A-HI 3 produit(s) disponible(s)
Bloc différentiel 125 A TYPE AC 3 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

4P
Courbe

C

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

100 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

30 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

30 kA

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

30 kA

Puissance dissipée totale sous IN

28,10 W

Endurance électrique en nombre de cycles

1 500
Endurance mécanique nombre de manœuvres

20 000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

6

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

106 mm
Profondeur

70 mm
