Disjoncteur boîtier moulé h630 4P 70kA 630A LSI HED631H

Prix

Nous consulter

Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits similaires :

HEW631JR

Accessoires
Caractéristiques techniques
Documents

Fiche produit

Complétez votre système

Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 1 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Fonctions de connexion 1 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

60 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

9 kA

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Nombre de modules

10,50

Temps de réponse à l'ouverture

10 ms

Cran de réglage magnétique xIN

2,5, 5, 8
Valeur du réglage magnétique

3500 A, 4410 A, 5600 A, 6300 A, 6300 A, 6300 A, 6300 A, 6300 A
Cran de réglage thermique xIN

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Réglage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

22 - 22 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Puissance dissipée totale sous IN

120 W
Puissance dissipée par pôle à In

40 W

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

4 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

35 - 240 mm²
Section de raccordement en câble rigide

35 - 240 mm²
Type de connexion / prise

Borne

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non

Sens d'alimentation

Bornes amonts ou avales

Documents

Image produit

Image produit HED631H

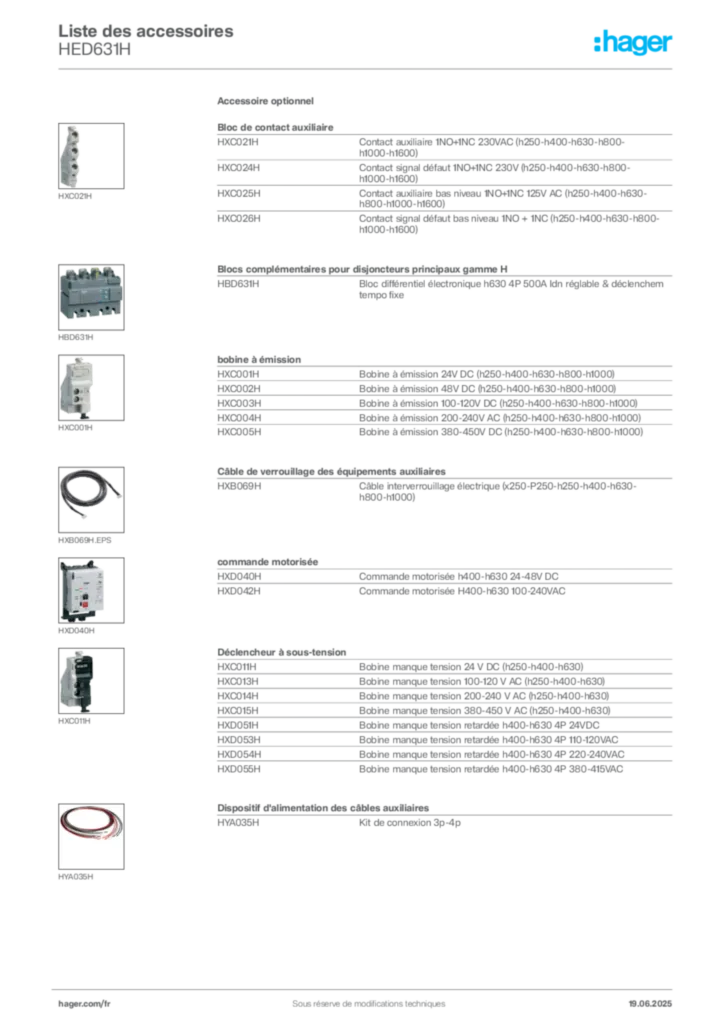

Product datasheet

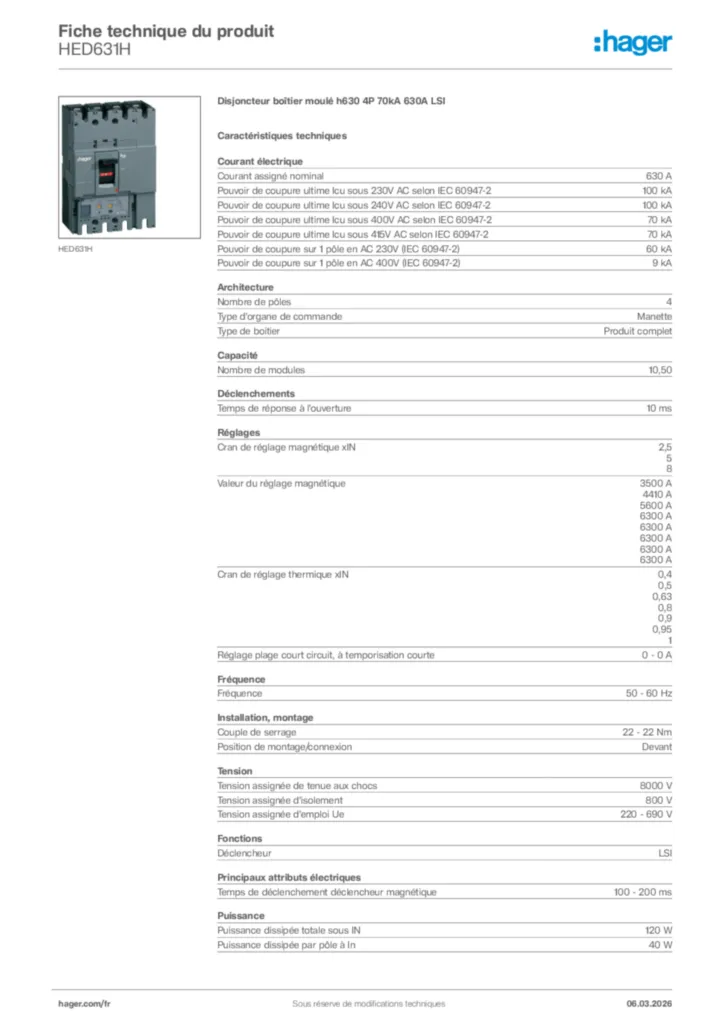

Hager Fiche technique du produit HED631H
