Disjoncteur boîtier moulé h630 3P 70kA 630A LSI HED630H

Name: HED630H
Brand: Hager
SKU: HED630H

EAN

3250613349615

Conditionnement

1 Pièce

Prix

Nous consulter

Ce produit n'est plus en vente
Il est remplacé par la référence : HEW630JR
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

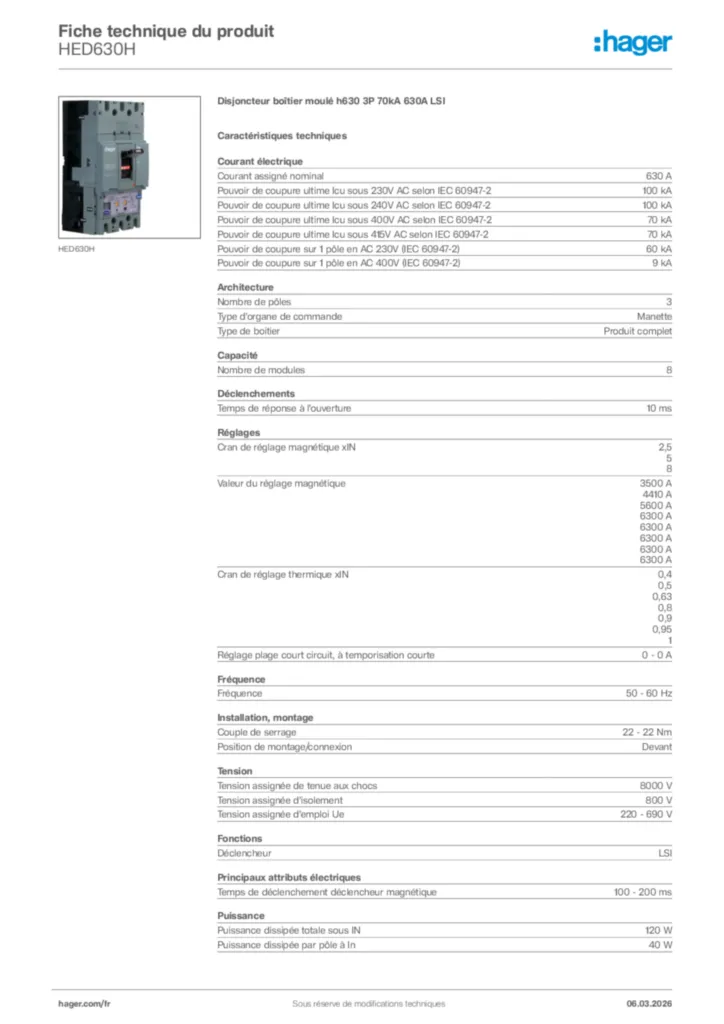

Fiche produit

Complétez votre système

Accessoires optionnels

Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
Poignée pour disjoncteur 1 produit(s) disponible(s)
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s)
Voir plus 2 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

630 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

60 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

9 kA

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet

Nombre de modules

8

Temps de réponse à l'ouverture

10 ms

Règlage plage court circuit, à temporisation courte

0 - 0 A

Fréquence

50 - 60 Hz

Couple de serrage

22 - 22 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Unité de déclenchement

LSI

Temps de déclenchement déclencheur magnétique

100 - 200 ms

Puissance dissipée totale sous IN

120 W
Puissance dissipée par pôle à In

40 W

Endurance électrique en nombre de cycles

1 000
Endurance mécanique nombre de manœuvres

4 000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

35 - 240 mm²
Section de raccordement en câble rigide

35 - 240 mm²
Type de connection/prise

Plage de raccordement

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non

Sens d'alimentation

Bornes amonts ou avales

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Attestations et documents

REACH declaration HED630H (english)

PDF

103,10 kB

RoHS declaration HED630H (english)

PDF

103,59 kB

Documents

Image produit

Image produit HED630H
Guide d'installation

Notice disjoncteur boîtier moulé 250-400-630 A

Guide d'installation International 2021-06-07

PDF

7,13 MB
Brochures techniques & CCTP

Appareillage de tête H3 - Fiche Prescription - CCTP

Brochures techniques & CCTP fr-FR 2022-05-16

PDF

964,44 kB

Appareillage de tête H3_H3plus - Fiche Prescription - CCTP

Brochures techniques & CCTP fr-FR 2024-04-09

DOCX

1,95 MB
Déclaration de conformité

Declaration

Déclaration de conformité International 2022-06-21

PDF

195,99 kB

Declaration

Déclaration de conformité International 2022-06-27

PDF

300,00 kB
