Disjoncteur boîtier moulé h630 3P 70kA 400A LSI déconnectable HED400G
EAN
3250613120825
Conditionnement
1 Pièce
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Complétez votre système
Accessoires optionnels
-
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
HYD321H
Cache borne h630 3P pour versions déconnectables et débrochables
161,15 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2100 kA
Architecture
-
Nombre de pôles3
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
Fonctions
-
DéclencheurLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN86,40 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple35 - 240 mm²
-
Section de raccordement en câble rigide35 - 240 mm²
-
Type de connexion / priseBorne
Installation, montage
-
Couple de serrage22 - 22 Nm
-
Position de montage/connexionDevant
Réglages
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,9, 0,95, 1
-
Réglage plage court circuit, à temporisation courte0 - 0 A
Documents
-

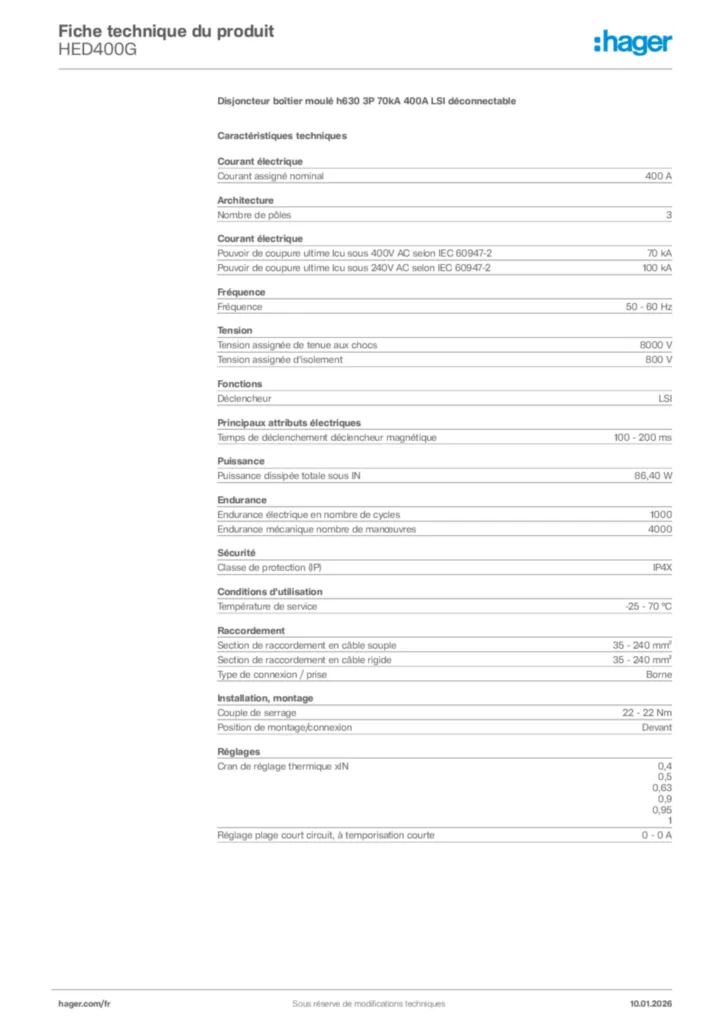

Product datasheet
