Disjoncteur boîtier moulé h250 4P 70kA 250A LSI HEC251H
EAN
3250613340667
Conditionnement
1 Pièce
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Dispositif d'alimentation des câbles auxiliaires 1 produit(s) disponible(s) -
Fonctions de connexion 2 produit(s) disponible(s)
Complétez votre système
-
HXB068H
Câble interverrouillage électrique (x250-P250-h250)
117,89 € HT / Pièce* -
HXB069HCâble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce* -
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce*
-
HYA035H
Kit de connexion 3p-4p
27,27 € HT / Pièce*
-
HYB010H
Rallonge de plage droite (x/P250) 4P
84,94 € HT / Pièce* -
HYB012HEpanouisseur (x250-h250) 4P
89,29 € HT / Pièce*

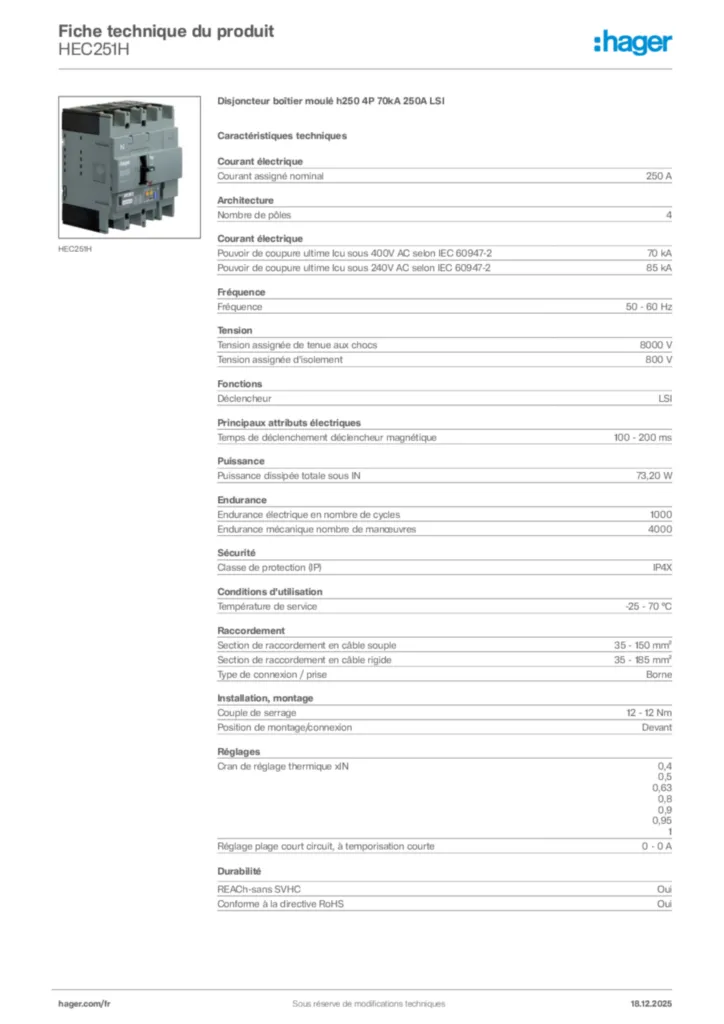

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-270 kA
-
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-285 kA
Architecture
-
Nombre de pôles4
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension assignée de tenue aux chocs8 000 V
-
Tension assignée d'isolement800 V
Fonctions
-
Unité de déclenchementLSI
Principaux attributs électriques
-
Temps de déclenchement déclencheur magnétique100 - 200 ms
Puissance
-
Puissance dissipée totale sous IN73,20 W
Endurance
-
Endurance électrique en nombre de cycles1 000
-
Endurance mécanique nombre de manœuvres4 000
Sécurité
-
Classe de protection (IP)IP4X
Conditions d'utilisation
-
Température de service-25 - 70 °C
Raccordement
-
Section de raccordement en câble souple35 - 150 mm²
-
Section de raccordement en câble rigide35 - 185 mm²
-
Type de connection/prisePlage de raccordement
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Position de montage/connexionDevant
Réglages
-
Cran de réglage thermique xIN0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
-
Règlage plage court circuit, à temporisation courte0 - 0 A
Données environnementales
