Interrupteur à déclenchement libre h630 4P 630A HCD631H
EAN
3250613363154
Conditionnement
1 Pièce
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 1 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
117,89 € HT / Pièce*
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
193,26 € HT / Pièce* -
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
231,33 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
194,00 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
218,62 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
218,58 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
128,35 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
239,96 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
153,94 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
287,80 € HT / Pièce*
-
HXD039H
Kit de cadenassage h400-h1000
39,91 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
27,27 € HT / Pièce*
-
HYD034HConnexion arrière h/x/P 4P 630A
213,52 € HT / Pièce*

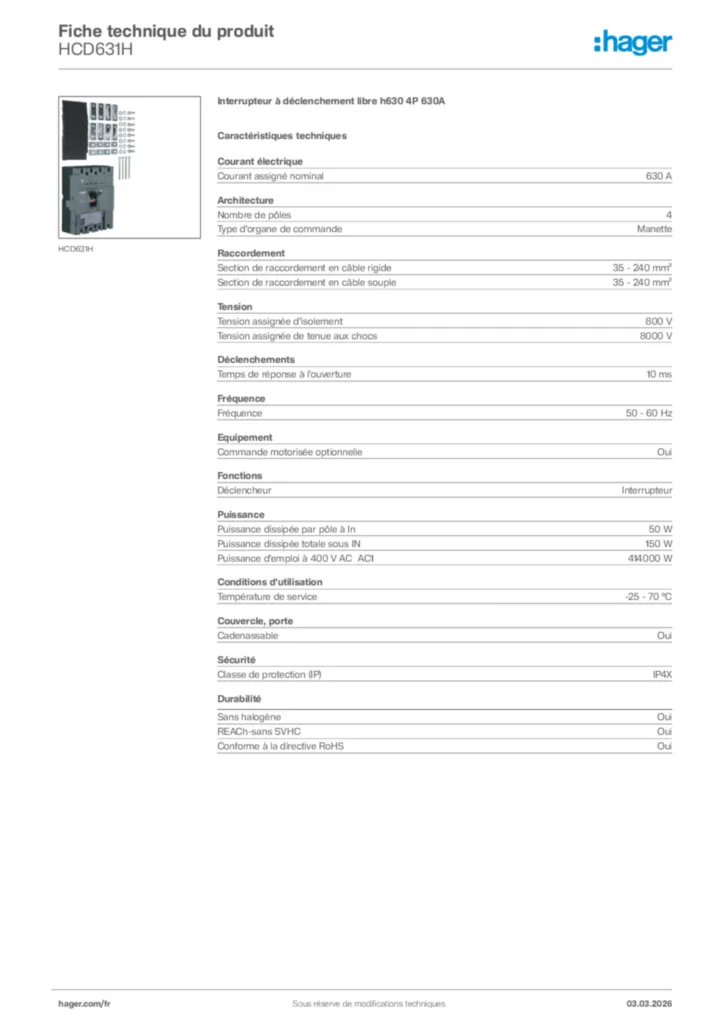

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide35 - 240 mm²
-
Section de raccordement en câble souple35 - 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In50 W
-
Puissance dissipée totale sous IN150 W
-
Puissance d'emploi à 400 V en AC1414 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP4X
Données environnementales
