Interrupteur à déclenchement libre h630 4P 400A HCD401H
EAN
3250613363130
Conditionnement
1 Pièce
Complétez votre système
Accessoires optionnels
-
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s) -
bobine à émission 5 produit(s) disponible(s) -
Bloc de contact auxiliaire 4 produit(s) disponible(s) -
Poignée pour disjoncteur 1 produit(s) disponible(s) -
Verrouillage par cadenas pour commutateur 1 produit(s) disponible(s) -
Voir plus 2 autre(s) produit(s) disponible(s)
Complétez votre système
-
HXB069H
Câble interverrouillage électrique (x250-P250-h250-h400-h630-h800-h1000)
116,14 € HT / Pièce* -
HXD068HCâble interverrouillage électrique (h400-h630-x630-P630-h800-h1000)
162,25 € HT / Pièce*
-
HXC001H
Bobine à émission 24V DC (h250-h400-h630-h800-h1000)
190,40 € HT / Pièce* -
HXC002HBobine à émission 48V DC (h250-h400-h630-h800-h1000)
227,91 € HT / Pièce* -
HXC003HBobine à émission 100-120V DC (h250-h400-h630-h800-h1000)
191,13 € HT / Pièce* -
HXC004HBobine à émission 200-240V AC (h250-h400-h630-h800-h1000)
215,38 € HT / Pièce* -
HXC005HBobine à émission 380-450V DC (h250-h400-h630-h800-h1000)
215,34 € HT / Pièce*
-
HXC021H
Contact auxiliaire 1NO+1NC 230VAC (h250-h400-h630-h800-h1000-h1600)
126,45 € HT / Pièce* -
HXC024HContact signal défaut 1NO+1NC 230V (h250-h400-h630-h800-h1000-h1600)
236,41 € HT / Pièce* -
HXC025HContact auxiliaire bas niveau 1NO+1NC 125V AC (h250-h400-h630-h800-h1000-h1600)
151,66 € HT / Pièce* -
HXC026HContact signal défaut bas niveau 1NO + 1NC (h250-h400-h630-h800-h1000-h1600)
283,54 € HT / Pièce*
-
HXD039H
Kit de cadenassage h400-h1000
39,32 € HT / Pièce*
-
HYA035HKit de connexion 3p-4p
26,86 € HT / Pièce*
-
HYD032HConnexion arrière h/x/P 4P 400A
192,61 € HT / Pièce*

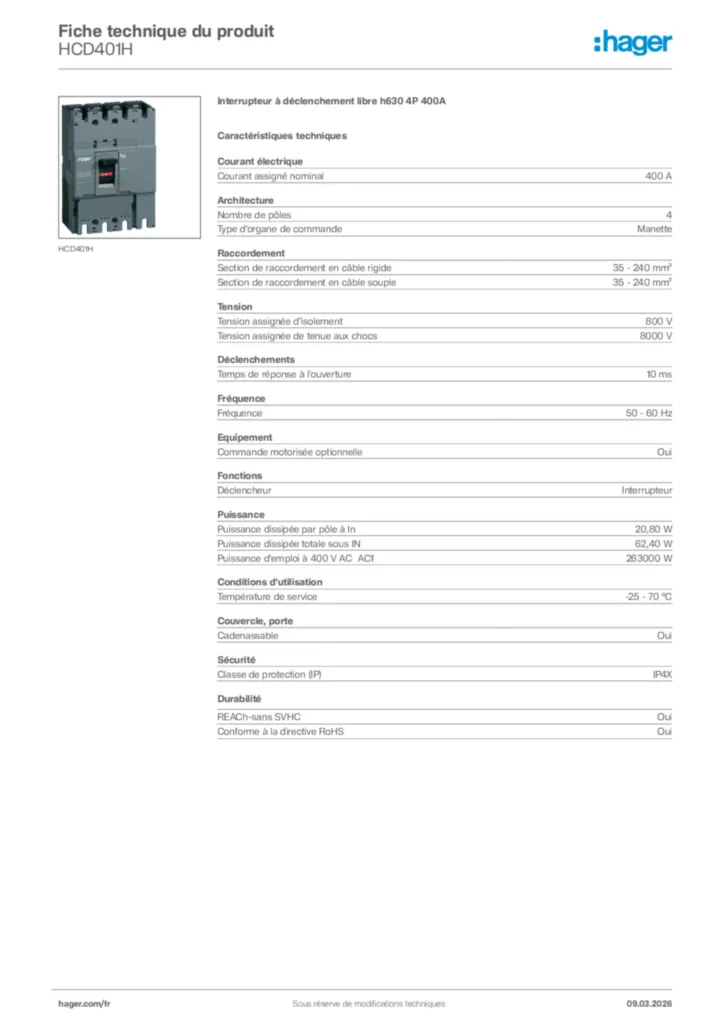

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
Architecture
-
Nombre de pôles4
-
Type d'organe de commandeManette
Raccordement
-
Section de raccordement en câble rigide35 - 240 mm²
-
Section de raccordement en câble souple35 - 240 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8 000 V
Déclenchements
-
Temps de réponse à l'ouverture10 ms
Fréquence
-
Fréquence50 - 60 Hz
Equipement
-
Commande motorisée optionnelleOui
Fonctions
-
Unité de déclenchementInterrupteur
Puissance
-
Puissance dissipée par pôle à In20,80 W
-
Puissance dissipée totale sous IN62,40 W
-
Puissance d'emploi à 400 V en AC1263 000 W
Conditions d'utilisation
-
Température de service-25 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Indice de protection IPIP4X
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Guide d'installation
Notice disjoncteur boîtier moulé 250-400-630 A
Guide d'installation International 2021-06-07
PDF7,13 MB -
Brochures techniques & CCTP
Appareillage de tête H3 - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-05-16
PDF964,44 kB
Appareillage de tête H3_H3plus - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX1,95 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-06-21
PDF283,85 kB
Plus de documentation
