Interrupteur à coupure apparente 3P 400A HA356
EAN
3250613113568
Conditionnement
1 Pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
HZ023
Contact auxiliaire 2x 1NO+NC h125-630
123,56 € HT / Pièce*
-
HZC002
Poignée noire pour app 100-630A
104,03 € HT / Pièce*
-
HZC101
Axe 200 mm pour appareillage de 63 à 630A
53,96 € HT / Pièce* -
HZC102Axe 320 mm pour appareillage de 63 à 630A
67,72 € HT / Pièce*
-
HZ035
Ecran de protection des plages amont et aval h400-630 3P
55,39 € HT / Pièce*

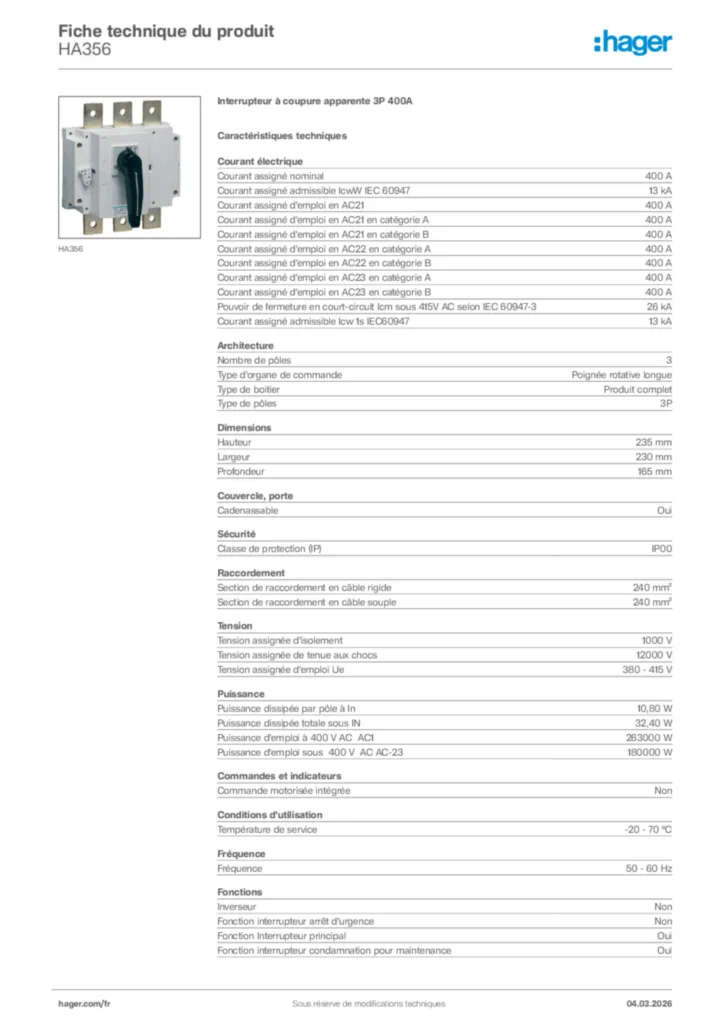

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant assigné admissible IcwW IEC 6094713 kA
-
Courant assigné d'emploi en AC21400 A
-
Courant assigné d'emploi en AC21 en catégorie A400 A
-
Courant assigné d'emploi en AC21 en catégorie B400 A
-
Courant assigné d'emploi en AC22 en catégorie A400 A
-
Courant assigné d'emploi en AC22 en catégorie B400 A
-
Courant assigné d'emploi en AC23 en catégorie A400 A
-
Courant assigné d'emploi en AC23 en catégorie B400 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-326 kA
-
Courant assigné admissible Icw 1s IEC6094713 kA
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative longue
-
Type de boitierProduit complet
-
Type de pôles3P
Dimensions
-
Hauteur235 mm
-
Largeur230 mm
-
Profondeur165 mm
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP00
Raccordement
-
Section de raccordement en câble rigide240 mm²
-
Section de raccordement en câble souple240 mm²
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs12 000 V
-
Tension assignée d'emploi Ue380 - 415 V
Puissance
-
Puissance dissipée par pôle à In10,80 W
-
Puissance dissipée totale sous IN32,40 W
-
Puissance d'emploi à 400 V en AC1263 000 W
-
Puissance d'emploi à 400 V en AC-23180 000 W
Commandes et indicateurs
-
Commande motorisée intégréeNon
Conditions d'utilisation
-
Température de service-20 - 70 °C
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
