Interrupteur à coupure visible 3P 160A HA307
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
Axe de commutateur 2 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
-
HZ022
Contact auxiliaire 1NO+1NC HA100-160A
121,66 € HT / Pièce*
-
HZC104
Axe 320 mm pour appareillage de 80 à 250A
68,74 € HT / Pièce* -
HZC103Axe 200 mm pour appareillage de 80 à 250A
54,77 € HT / Pièce*
-
HZC001
Poignée noire pour app 20-250A
78,65 € HT / Pièce*
-
HZ062
Cache bornes ha407-406N
60,33 € HT / Pièce*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné d'emploi en AC21160 A
-
Courant assigné d'emploi en AC21 en catégorie A160 A
-
Courant assigné d'emploi en AC21 en catégorie B160 A
-
Courant assigné d'emploi en AC22 en catégorie A160 A
-
Courant assigné d'emploi en AC22 en catégorie B160 A
-
Courant assigné d'emploi en AC23 en catégorie A160 A
-
Courant assigné d'emploi en AC23 en catégorie B160 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-35,88 kA
-
Courant assigné admissible Icw 1s IEC609474 kA
-
Courant assigné admissible IcwW IEC 609474 kA
Raccordement
-
Section de raccordement en câble rigide95 mm²
-
Section de raccordement en câble souple95 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs8 000 V
Puissance
-
Puissance dissipée par pôle à In3,30 W
-
Puissance dissipée totale sous IN9,90 W
-
Puissance d'emploi à 400 V AC AC1105 000 W
-
Puissance d'emploi sous 400 V AC AC-2372 000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP00
Architecture
-
Type de pôles3P
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative courte
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules8,50
Installation, montage
-
Couple de serrage9 - 9,9 Nm
Dimensions
-
Hauteur82,5 mm
-
Largeur142 mm
-
Profondeur136 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

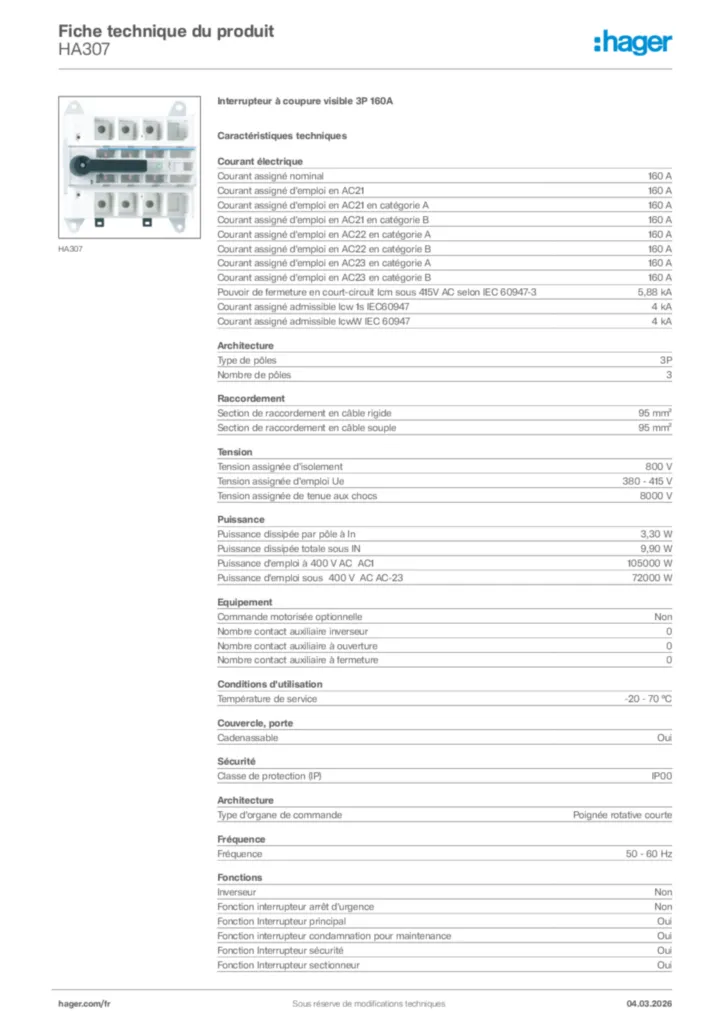

Hager Fiche technique du produit HA307
Interrupteur à coupure visible 3P 160A
PDF -
Guide d'installation
Notice HA406N/HA307/HA407/HA308/HA408 FR, GB, DE, IT, ES
Guide d'installation International 2021-04-08
PDF1,37 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-04-13
PDF777,14 kB
Déclaration de conformité en-GB 2025-11-21
PDF611,04 kB
