    • Accueil
    • Catalogue
    • Chemi­ne­ment de câbles
    • Goulottes d'ins­tal­la­tion
    • Goulottes d'ins­tal­la­tion GBD et GBA
    • GBD5016109016
    La goulotte d'installation GBD5016109016 est une goulotte appareillable à enclipsage direct en PVC blanc RAL9016. Elle compatible avec les prises de courant spéciales goulottes et les prises de communication et autres fonctions de la gamme Gallery. De dimensions exactes 56x162mm, la goulotte est livrée complète socle + couvercle et filmée pour garantir sa protection lors du transport et son installation sur chantier.
    EAN
    4012740015233
    Conditionnement
    8 Mètres
    • Goulottes d'ins­tal­la­tion GBD et GBA

    Goulotte d'installation GBD 50x160mm 3 compartiments PVC blanc GBD5016109016

    Prix
    140,75 €
    HT/ Mètre *
    140,75 €
    HT/ Mètre *
    Trouver un distributeur
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Choisissez un distributeur

    Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne

    Pour trouver un point de vente près de chez vous, cliquez ici

    Goulotte d'installation GBD 50x160mm 3 compartiments PVC blanc

    GBD5016109016

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (10)
    • Barrière acous­tique 1 produit(s) disponible(s)
    • Cloison pour goulotte 1 produit(s) disponible(s)
    • Pièce de jonc­tion pour goulotte d'ins­tal­la­tion 1 produit(s) disponible(s)
    • Angle inté­rieur pour goulotte d'ins­tal­la­tion 3 produit(s) disponible(s)
    • Angle exté­rieur pour goulotte d'ins­tal­la­tion 1 produit(s) disponible(s)
    • Raccord en T pour goulotte 1 produit(s) disponible(s)

    Complétez votre système

    • Barrière acous­tique
    • Cloison pour goulotte
    • Pièce de jonc­tion pour goulotte d'ins­tal­la­tion
    • Angle inté­rieur pour goulotte d'ins­tal­la­tion
    • Angle exté­rieur pour goulotte d'ins­tal­la­tion
    • Raccord en T pour goulotte
    • Angle plat pour goulotte d'ins­tal­la­tion
    • Embout pour goulotte d'ins­tal­la­tion
    • L5804

      L 5804 Barrière insonorisante
      106,83 € HT  / Pièce*
    • GBD50P

      Cloison pour GBD(A) en PVC en blanc pur
      11,47 € HT  / Mètre*
    • GBDCLIP9016

      Clip de verrouillage pour GBD blanc
      3,81 € HT  / Pièce*
    • GBD501614J9016

      3D angle intérieur pour GBD 56x163mm en ABS en blanc
      72,94 € HT  / Pièce*
    • GBD5016149016

      Angle intérieur pour GBD 56x163mm en ABS en blanc
      56,51 € HT  / Pièce*
    • GBD501614E9016

      Angle intérieur accessoire pour GBD 56x163mm en ABS en blanc
      39,06 € HT  / Pièce*
    • GBD5016139016

      Angle extérieur pour GBD 56x162mm en ABS en blanc
      56,51 € HT  / Pièce*
    • GBD5016189016

      Té pièce pour GBD 50x160mm en ABS en blanc
      66,63 € HT  / Pièce*
    • GBD5016159016

      Angle plat pour GBD 50x160mm en ABS en blanc
      65,66 € HT  / Pièce*
    • GBD5016169016

      Embout pour GBD 50x160mm en ABS en blanc
      12,38 € HT  / Pièce*

    Caractéristiques techniques

    Dimen­sions
    • Hauteur
      54 mm
    • Largeur
      162 mm
    • Longueur
      2 000 mm
    • Section inté­rieure / utile
      5 360 - 5 360 mm²
    Couver­cle, porte
    • Nombre de couvercles montables
      3
    • Largeur de la partie supé­rieure 1
      45 mm
    • Largeur de couver­ture 2
      45 mm
    • Largeur de la partie supé­rieure 3
      45 mm
    Capa­cité
    • Nombre max. de câbles (Ø 11 mm, 50 % remplis, avec dispo­si­tifs)
      30
    • Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispo­si­tifs)
      57
    Compa­ti­bi­lité
    • Format compa­tible avec l'ins­tal­la­tion du dispo­sitif
      Direct 45 mm
    Instal­la­tion, montage
    • Perfo­ra­tion de socle
      Oui
    Matière
    • Maté­riau
      Poly­vi­nyl­chlo­ride (PVC)
    • Trai­te­ment
      Non traité
    • Couleur
      Pure
    • Code RAL
      9016
    Sécu­rité
    • Résis­tance aux chocs IK
      IK07
    • Classe de protec­tion (IP)
      IP40
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -5 - 60 °C
    Connec­ti­vité
    • Acces­soires d'ali­gne­ment goulotte
      Eclisses en réfé­rences sépa­rées
    Equi­pe­ment
    • Agrafe incluse
      Non
    • Nombre d'agrafes par mètre
      0
    • Avec film de protec­tion
      Oui

    Données environnementales

    Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

    Conforme à la directive RoHS Oui
    REACh-sans SVHC Oui

    Attestations et documents

    Document PEP en-GB 2025-12-15
    PDF
    430,54 kB
    Déclaration REACH GBD5016109016
    PDF
    Rapport RoHS GBD5016109016
    PDF

    Documents

    • Image produit

      Image GBD5016109016 | Hager France

      Image produit GBD5016109016

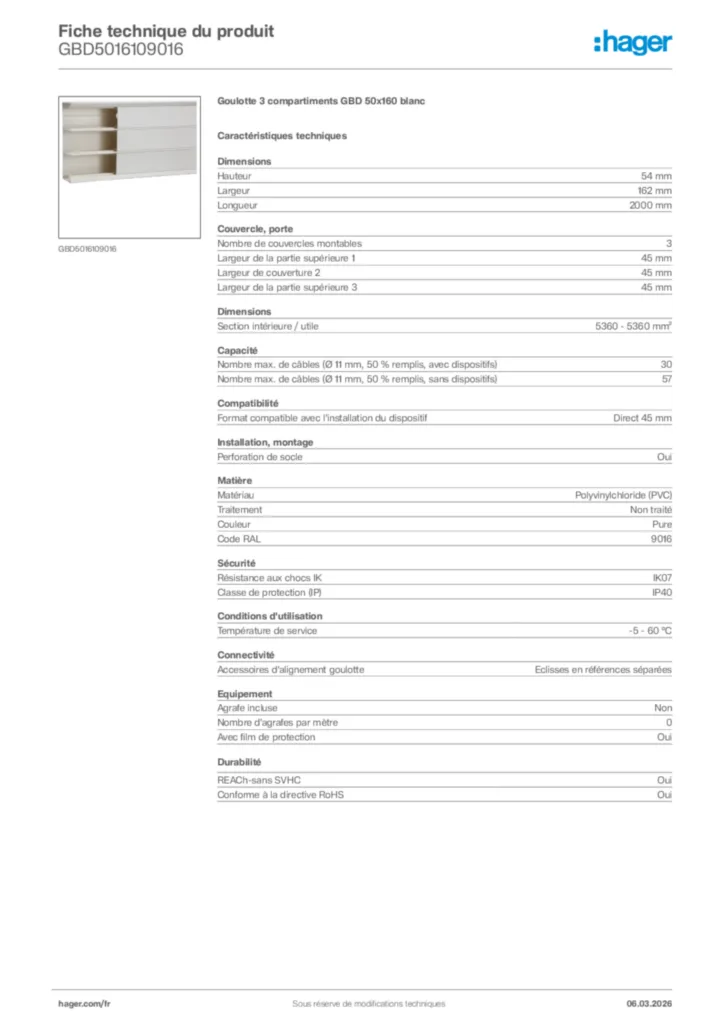

    • Product datasheet

      Image Hager Fiche technique du produit GBD5016109016 | Hager France

      Hager Fiche technique du produit GBD5016109016

      Goulotte 3 compartiments GBD 50x160 blanc

      PDF

    • Annexe produit

      Image Annexe produit en-GB 2025-07-21 | Hager France

      Annexe produit en-GB 2025-07-21

      PDF
      193,51 kB

    • Brochure

      Image Brochure - Cheminement de câbles | Hager France

      Brochure - Cheminement de câbles

      Distribuer, équiper, rénover

      PDF
      13,95 MB
      Image Brochure - Cheminement de câbles | Hager France

      Brochure - Cheminement de câbles

      Solution tertiaire

      PDF
      14,67 MB

    • Outil

      Image Plugin REVIT Cheminement de câbles HAGER | Hager France

      Plugin REVIT Cheminement de câbles HAGER

      Pour simplifier la mise en œuvre des produits hager dans une maquette numérique REVIT.

      MSI
      50,17 MB

    • Licence de produit

      Image Product_Licence_NF004_1077_GBD | Hager France

      Product_Licence_NF004_1077_GBD

      Licence de produit International 2021-02-12

      PDF
      1,16 MB

    • Déclaration de conformité

      Image Declaration | Hager France

      Declaration

      Déclaration de conformité International 2017-01-13

      PDF
      24,92 kB
      Image Declaration UE GBD T043A FR_EN 26072019 | Hager France

      Declaration UE GBD T043A FR_EN 26072019

      Déclaration de conformité International 2019-08-23

      PDF
      47,92 kB
    Plus de documentation

    Découvrez nos autres produits de cette gamme

      5
    • 1
      GBD5008569011 - Embout pour goulotte d'installation GBD 50x85mm, Noir
      GBD5008569011
      Embout pour GBD(A) 56x85mm en ABS en noir graphite
      Prix
      9,25 €
      HT/ Pièce *
      9,25 €
      HT/ Pièce *
    • 2
      GBA500501ALU - Socle pour goulotte queraz h54mm x p54mm L200mm 1 compartiment alu anodisé
      GBA500501ALU
      Socle goul.d'install. Alu 50050, anodisé
      Prix
      98,36 €
      HT/ Mètre *
      98,36 €
      HT/ Mètre *
    • 3
      GBA50X9 - Jeu d'éclisses queraz pour GBA50085/50131/50161 acier
      GBA50X9
      Jonction pour GBA en acier galvanisé
      Prix
      14,73 €
      HT/ jeu *
      14,73 €
      HT/ jeu *
    • 4
      GBD5013169011 - Embout pour goulotte d'installation GBD 50x130mm, Noir
      GBD5013169011
      Embout pour GBD 50131 noir
      Prix
      14,14 €
      HT/ Pièce *
      14,14 €
      HT/ Pièce *
    • 5
      GBA5016119016 - Socle pour goulotte queraz h162mmxp56mm L200mm 3compartiments alu RAL 9016 Pure
      GBA5016119016
      Socle goul install Alu 50161 blanc
      Prix
      232,29 €
      HT/ Mètre *
      232,29 €
      HT/ Mètre *
    *Toutes les données sont sujettes à erreur ou modification. Les prix HT affichés sont recommandés - Tarif janvier 2026
