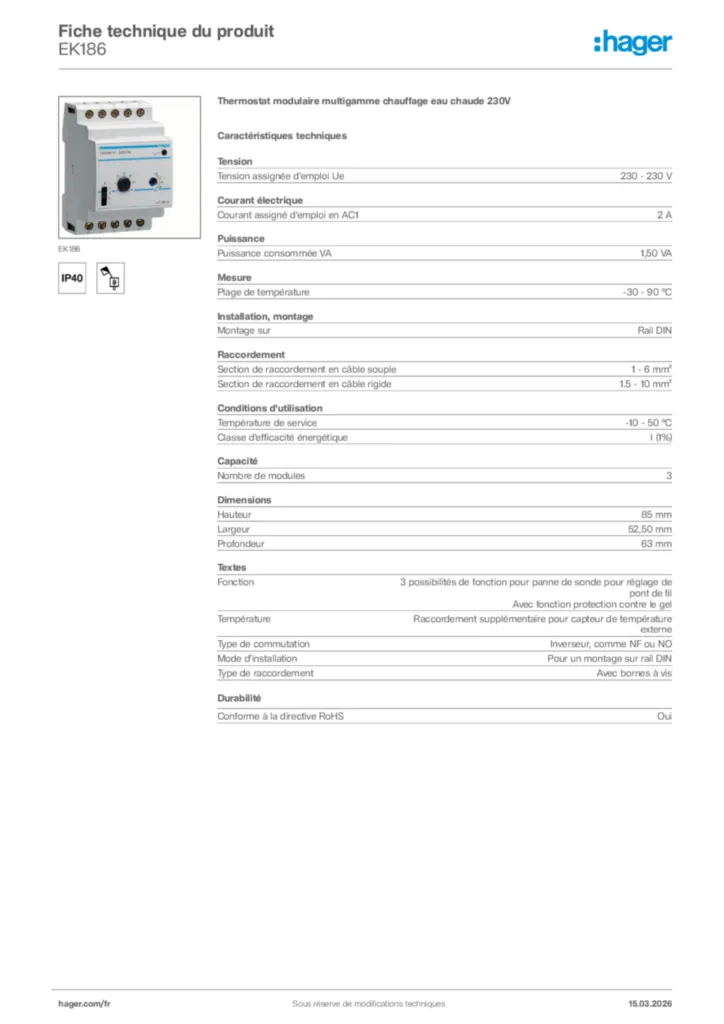

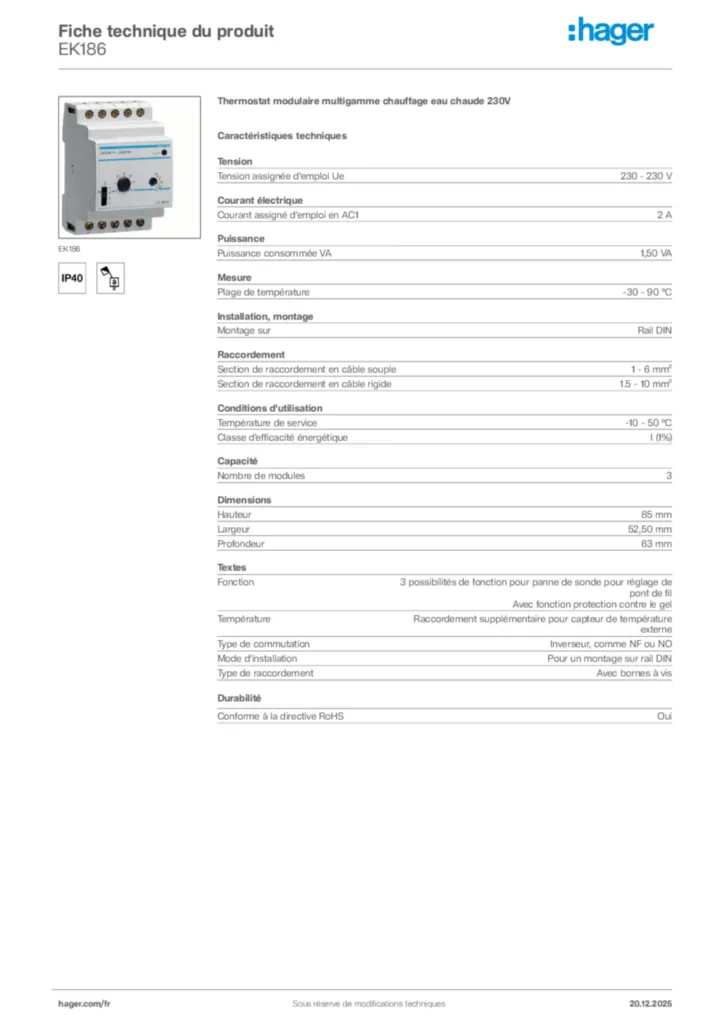

EK186

Thermostat modulaire multigamme chauffage eau chaude 230V
EAN
3250612311866
Quantité du produit
1
Prix*
436,52 € HT/pièce*
Fonctions
Fonctionavec fonction protection contre le gel ; 3 possibilités de fonction pour panne de sonde pour réglage de pont de fil
Commutationavec interrupteur à coulisse pour la sélection de la différence de température de commutation
Modèle
Différentiel statique0,15< °C <3,43
Type de commutationinverseur, comme NF ou NO
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 V
Fréquence assignée50;60 Hz
Intensité du courant
Courant assigné d'emploi en AC12 A
Dimensions
Profondeur produit installé63 mm
Hauteur produit installé85 mm
Longueur64 mm
Largeur produit installé52.5 mm
Largeur3 modules
Longueur
Distance maximale de la liaison entre récepteur et émetteur50m
Dist. max. de raccordement de la sonde50 m
Puissance
Puissance consommée1.5 VA
Puissance absorbée (fonctionnement)1.5 VA
Puissance dissipée totale sous IN1.5 W
Pertes en puissance à pleine charge≈ 1500 mVA
Puissance dissipée par la commande0.5 W
Endurance
Endurance électrique en nombre de cycles100000
Endurance mécanique nombre de manoeuvres200000
Alimentation
Tension d'alimentation230V +10% ; -15%
Gestion de l'éclairage LED
LEDavec LED de contrôle pour marche;arrêt
Installation, montage
Type de montagerail DIN
Mode de montagepour un montage sur rail DIN
Connexion
Section de raccordement en câble souple1 ; 6mm²
Section de raccordement en câble rigide1,5 ; 10mm²
Longueur de câble de sondemax. 50 m
Section de conducteur (flexible)1/6 mm²
Section de conducteur (rigide)1.5/10 mm²
Section de raccordement conseillée de la sonde1,5mm²
Type de connexioncage à vis
Type de contact1 inverseur
Type de raccordementavec bornes à vis
Configuration
Commutation de différence de température≈ 0.15 / 3.43 K
Température de consigne confort5/30 °C
Gamme de température-30 ; +90°C
Réglageavec 2 potentiomètres pour le réglage de la température et de la plage de température
Equipement
Type d'horloge thermostatanalogique
Nombre de gamme de température4
Nombre de consignes1
Type de sondeuniverselle
Sondes à associerEK081 ; EK082 ; EK083
Type de capteurcapteur séparé
Type de thermostatthermostat
Chauffagepour fonctionnement en chauffage ou en refroidissement
Sécurité
Indice de protection IPIP40
Température de consigne protection antigel dérogation-30/90 °C
Conditions d'utilisation
Température de service-10/50 °C
Classe d'efficacité énergétiqueI (1%)
Température de stockage-20/70 °C
Teplotaraccordement supplémentaire pour capteur de température externe ; Choix entre 4 plages de température : -30 °C ... 0 °C, 0 °C ... +30 °C, +30 °C ... +60 °C et +60 °C ... +90 °C
Température
Température-30/90 °C
Pictogrammes
Classes/types de protectionIP40__PROTECTION-SYMBOL.EPS
Symboles indicateur de commutation non standardTEMPERATURREGLER-WECHSLER_MIT-FUEHLER__WIRING-SYMBOL.EPS
