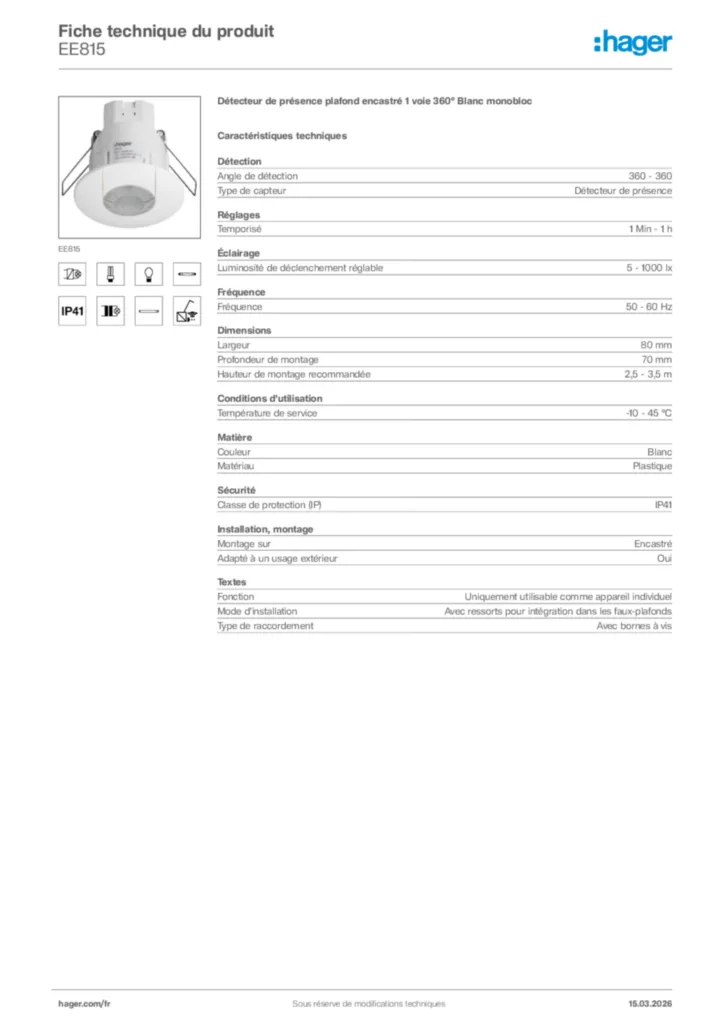

EE815

Détecteur de présence plafond encastré 1 voie 360° Blanc monobloc
EAN
3250617579193
Quantité du produit
1
Prix*
129,06 € HT/pièce*
Architecture
Mode de fixationencastré
Fonctions
Mode de serviceModes de service : semi-automatique, automatique, apprentissage, jour, couloir, bureau, test
Fonctionuniquement utilisable comme appareil individuel
Compatibilité
Poste auxiliairemise en marche et arrêt temporisés possibles sur les postes auxiliaires à poussoirs (NO)
Principales caractéristiques électriques
Fréquence assignée50;60 Hz
Tension
Tension de service230 V~ +10%;-15%
Dimensions
Dimensions (Ø x H)78/70 mm
Ø des ouvertures d'encastrement60/63 mm
Hauteur de montage recommandée2.5/3.5 m
Épaisseur de paroi d’encastrement10/28 mm
Puissance
Puissance éclairage halogène 230V2300 W
Puissance max. avec tubes fluo non compensés1000 W
Puissance éclairage incandescent2300 W
Puissance maximum en halogène TBT (ferro) par sortie1500 W
Transformateurs conventionnels1500 VA
Transformateurs électroniques1500 W
Alimentation
Tension d'alimentation230V +10% ; -15%
Détection
Angle de détection360 °
Angle de détection360 °
Diamètre de la zone de détection au sol7 m
Ø du champ de détection, au niveau du sol≈ 7 m
Ø du champ de détection, à la hauteur du bureau≈ 5 m
Matières
Couleurblanc
Gestion de l'éclairage
Luminosité de déclenchement, réglable≈ 5/1000 lx
Plage de mesure de luminosité5 / 1000 Lux
Gestion des ampoules fluorescentes
Lampes à économie d'énergie23 x 23 W
Lampes fluocompactes23 x 23 VA
Lampes fluorescentes à compensation parallèle1000 VA
Gestion de l'éclairage LED
Lampes LED 230 V23 x 23 W
LEDavec LED rouge et verte d'acquittement;de réception
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V2300 W
Installation, montage
Hauteur de montage maximum4 m
Mode de montageavec ressorts pour intégration dans les faux-plafonds
Connexion
Section de conducteur (flexible)0.5/1.5 mm²
Section de conducteur (rigide)0.5/1.5 mm²
Bornes de jonctionselon CEI 60669-1
Type de raccordementavec bornes à vis
Configuration
Plage de temporisation1min à 1h
Durée de commutation, réglable1 mn/1 h
Réglageavec potentiomètres pour le réglage de la luminosité de déclenchement et de la durée de commutation sans démontage
Equipement
Réglage par télécommandeEE807, EE808
Standards
Normes généralesIEC 60669-2-1
Sécurité
Indice de protection IPIP41
Classe de protectionclasse II
Conditions d'utilisation
Température de service-10/45 °C
Consommation énergétiqueÉconomie d'énergie par l'activation;la désactivation de l'éclairage en fonction de la luminosité
Pictogrammes
Symboles d`applicationGLUEHLAMPE__APP-SYMBOL.EPS | LEUCHTSTOFFLAMPE__APP-SYMBOL.EPS | HV-HALOGENLAMPE__APP-SYMBOL.EPS | ELEKTRONISCHER-TRAFO__APP-SYMBOL.EPS | KONVENTIONELLER-TRAFO__APP-SYMBOL.EPS | ENERGIESPARLAMPE__APP-SYMBOL.EPS
Classes/types de protectionIP41__PROTECTION-SYMBOL.EPS
Symboles indicateur de commutation non standardRELAISSCHALTER-MIT-IR-PIR-PRAESENZMELDER__WIRING-SYMBOL.EPS
