ECP180T

Compteur monophasé direct 3x80A 4M S0
EAN
3250612230402
Quantité
1
Prix*
335,37 € HT/pièce*
Architecture
Nombre de pôles2 P
Type de pôles3x 1P+N
Mode de fixationrail DIN symétrique
Fonctions
Classe de précisionB
Type de tarif géréT1...T2 (230 V AC) ; -
Compatibilité
Adapté àachat ; vente
Principales caractéristiques électriques
Tension assignée d'emploi Ue92 / 276 V
Fréquence assignée50 Hz
Type de tension d'alimentationAC
Tension
Tension maxi d'utilisation300 V
Tension assignée de tenue aux chocs6 kV
Intensité du courant
Courant minimum de fonctionnement0.015 A
Courant de fonctionnement0.015 / 80 A
Courant de référence5 A
I max du circuit de mesure80 A
Dimensions
Profondeur produit installé60 mm
Hauteur produit installé92 mm
Largeur produit installé72 mm
Puissance
Puissance consommée2 VA
Puissance dissipée totale sous IN1 W
Plage Impulsion/KWh1 / 1000 Imp / kWh
Spécifications électriques
Type d'émetteur d'impulsionélectrique
Mesures
Plage de mesure de la fréquence45/65 Hz
Type d'appareil de mesureélectronique
Principe de mesuremesure directe
Alimentation
Tension d'alimentation230V ± 20%
Installation, montage
Couple de serrage2Nm
Type de montagerail DIN
Connexion
Section de racordement en sortie de comptage33 mm²
Section de racordement en entrée de comptage33 mm²
Section de raccordement de l'entrée digitale0.8 / 2.5 mm²
Configuration
Poids de l'impulsion100 Wh
Equipement
Type d'afficheurLCD rétro-éclairé
Modèle tarifaireExterna
Type de compteur électroniquesystème à trois points
Utilisation
Durée d'impulsion30 / 100 ms
Standards
Texte normeIEC 62053-21 ; 23 ; IEC 61557-12
Directive européenne WEEEconcerné
Sécurité
Indice de protection IPIP20
Classe de protectionclasse II
Classe d'isolementTBTS
Conditions d'utilisation
Température de service-25/55 °C
Degré de pollution suivant IEC 60664 / IEC 60947-22
Altitude2000 m
Température de stockage-25/70 °C
Température de stockage/transport-25/70 °C
Plus de caractéristiques
Documentations

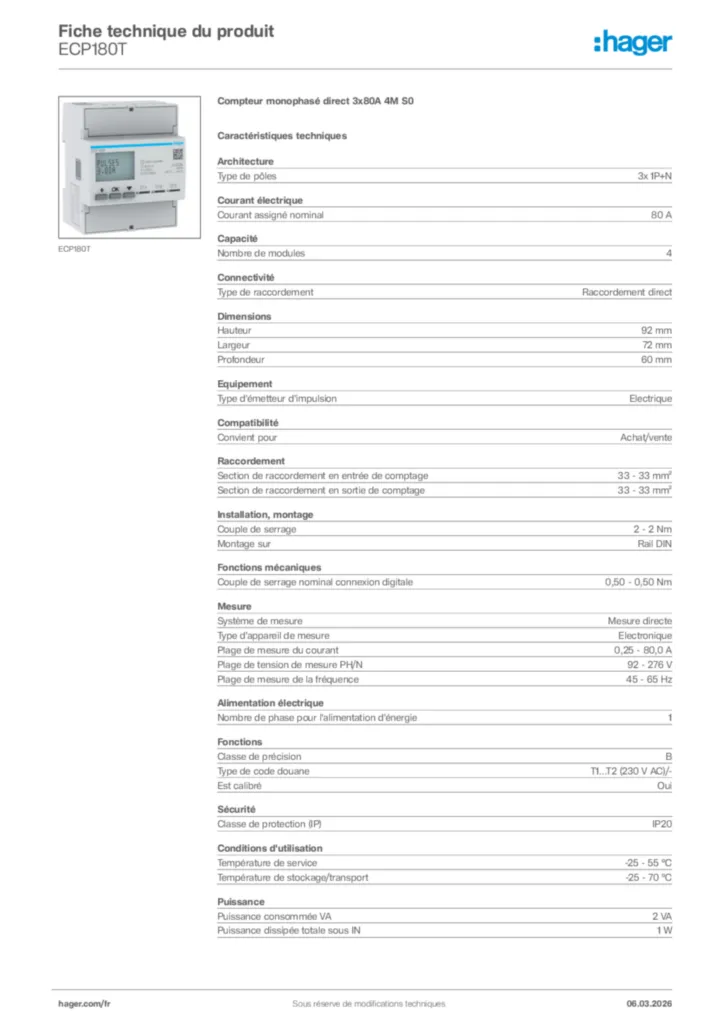

Fiche technique ECP180T ECR180T ECA180T ECM180T 579 kopdfDownload
