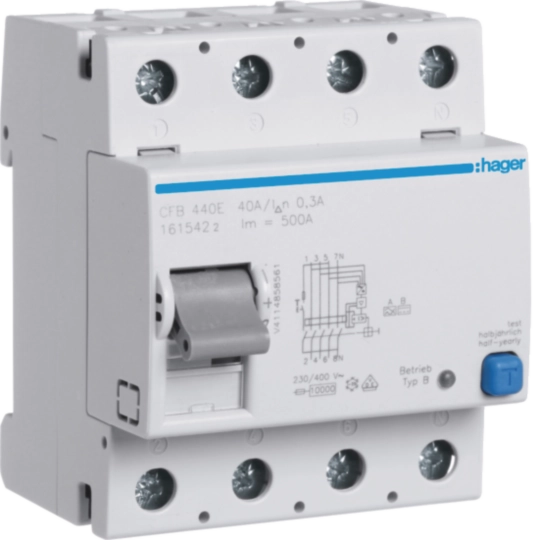

Interrupteur différentiel 4P 40A 300mA type B SK CFB440E

EAN
3250611615422
Conditionnement
1 pièce
Prix
Ce produit n'est plus en vente

Caractéristiques techniques

Architecture
  • Type de pôles
    3P+N
Courant Electrique
  • Courant assigné nominal
    40 A
  • Courant différentiel assigné
    300 mA
  • Pouvoir de fermeture et de coupure
    0,50 kA
  • Courant conditionnel de court-circuit assigné Inc selon EN61008-1
    10 kA
  • Courant assigné à 30°C
    40 A
Principales caractéristiques électriques
  • Couple de serrage nominal borne haute
    3 - 3 Nm
  • Couple de serrage nominal borne basse
    3 - 3 Nm
Tension Electrique
  • Tension assignée d'emploi Ue
    230 - 400 V
  • Tension assignée d'isolement
    500 V
  • Tension assignée de tenue aux chocs
    4 000 V
  • Tension maxi d'utilisation
    440 V
Fréquence
  • Fréquence
    50 - 50 Hz
Capacité
  • Nombre de modules
    4
Sécurité
  • Type de protection différentielle
    B
  • Indice de protection IP
    IP20
Installation, montage
  • Type de raccordement haut pour produits modulaires
    Borne à vis
  • Type de raccordement bas pour produits modulaires
    Borne biconnect
  • Couple de serrage
    3 - 3 Nm
Connexion
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1,5 - 50,0 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1,5 - 16,0 mm²
Puissance
  • Puissance dissipée totale sous IN
    3,90 W
Conditions d'utilisation
  • Altitude
    2 000 m
Endurance
  • Endurance électrique en nombre de cycles
    2 000
  • Endurance mécanique nombre de manœuvres
    10 000
Connectivité
  • Type de connection / prise
    Borne à vis
  • Alignement des bornes hautes pour produits modulaires
    Bornes alignées
  • Alignement des bornes basses pour produits modulaires
    Bornes alignées
Dimensions
  • Hauteur
    85 mm

Documents

  • Image produit

    Image CFB440E | Hager France

    Image produit CFB440E

  • Guide d'installation

    Image Notice ID type B  DE, FR, PT, EN | Hager France

    Notice ID type B DE, FR, PT, EN

    Guide d'installation en-GB, fr-FR, de-DE, pt-PT 2017-03-23

    PDF
    536,40 kB
  • Déclaration de conformité

    Image Declaration | Hager France

    Declaration

    Déclaration de conformité International 2022-11-07

    PDF
    612,01 kB
Plus de documentation
*Toutes les données sont sujettes à erreur ou modification. Les prix HT affichés sont recommandés - Tarif janvier 2024
