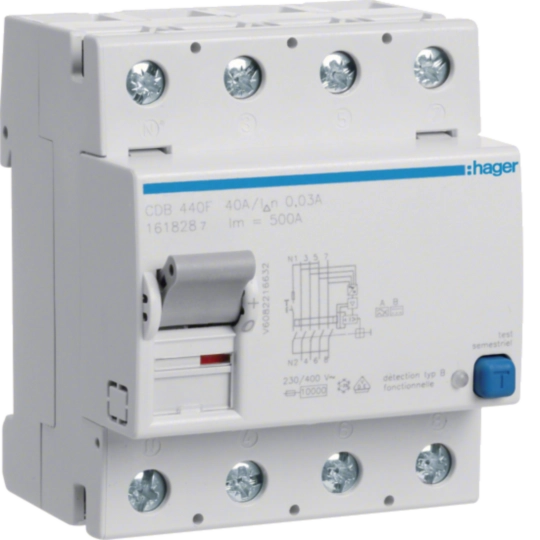

Interrupteur différentiel 4P 40A 30mA type B NK CDB440F
EAN
3250611618287
Conditionnement
1 Pièce
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Architecture
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal40 A
-
Courant différentiel assigné Idn30 mA
-
Pouvoir de fermeture et de coupure0,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN61008-110 kA
-
Courant assigné à 30°C40 A
Installation, montage
-
Couple de serrage nominal borne haute3 - 3 Nm
-
Couple de serrage nominal borne basse3 - 3 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
-
Couple de serrage3 - 3 Nm
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation440 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleB
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1,5 - 50,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1,5 - 16,0 mm²
Puissance
-
Puissance dissipée totale sous IN3,90 W
Conditions d'utilisation
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres10 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur85 mm
-
Profondeur70 mm
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

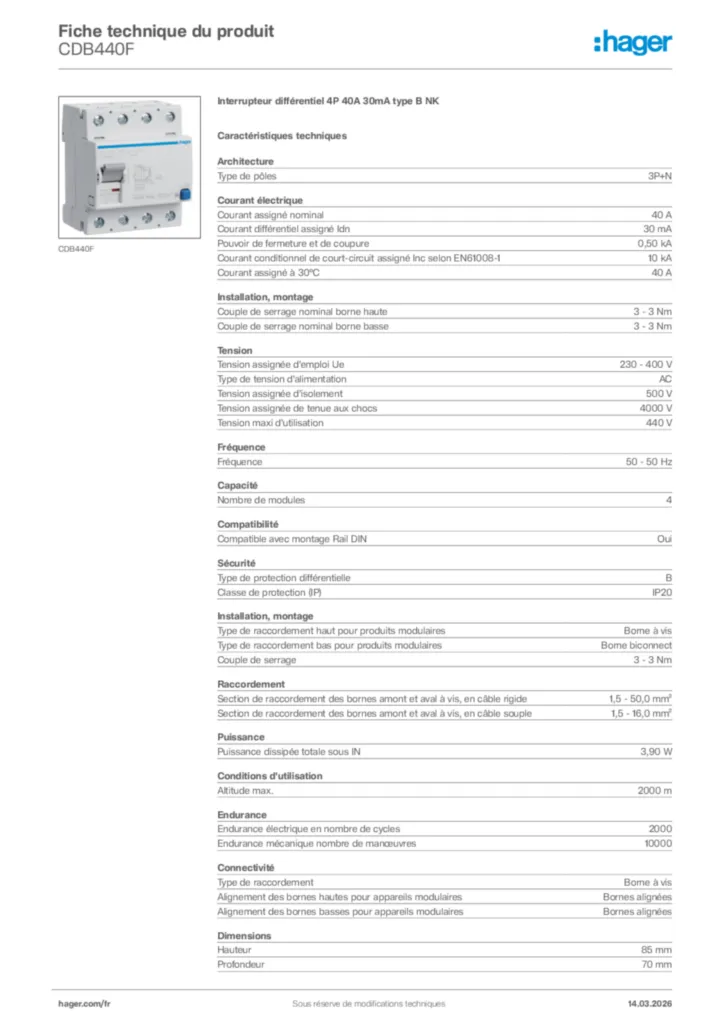

Hager Fiche technique du produit CDB440F
