Interrupteur différentiel 2P 80A 30mA type AC CD280F
EAN
3250611642855
Conditionnement
1 Pièce
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits similaires :
Complétez votre système
Accessoires optionnels
-
Interverouillage 1 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s) -
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Complétez votre système
-
MZ206
Bobine manque tension 230V AC
140,40 € HT / Pièce*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
143,25 € HT / Pièce* -
MZ203Bobine à émission 230-415V AC 110-130V DC
133,08 € HT / Pièce*
-
MZ212
Bobine à seuil 230V AC
393,41 € HT / Pièce*
-
CZ001
Contact auxiliaire pour interrupteur différentiel 2(1NO+1NC) 6A 240V AC
113,77 € HT / Pièce*
Caractéristiques techniques
Architecture
-
Type de pôles2P
Courant électrique
-
Courant assigné nominal80 A
-
Courant différentiel assigné Idn30 mA
-
Pouvoir de fermeture et de coupure1,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN61008-16 kA
-
Courant assigné à -25°C80 A
-
Courant assigné à -20°C80 A
-
Courant assigné à -15°C80 A
-
Courant assigné à -10°C80 A
-
Courant assigné à -5°C80 A
-
Courant assigné à 0°C80 A
-
Courant assigné à 5°C80 A
-
Courant assigné à 10°C80 A
-
Courant assigné à 15°C80 A
-
Courant assigné à 20°C80 A
-
Courant assigné à 25°C80 A
-
Courant assigné à 30°C80 A
-
Courant assigné à 35°C80 A
-
Courant assigné à 40°C80 A
Installation, montage
-
Couple de serrage nominal borne haute3,30 - 3,30 Nm
-
Couple de serrage nominal borne basse3,30 - 3,30 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules2
Sécurité
-
Type de protection différentielleAC
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 50 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 35 mm²
Puissance
-
Puissance dissipée totale sous IN9,10 W
Conditions d'utilisation
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
Documents
-
Image produit
-
Product datasheet

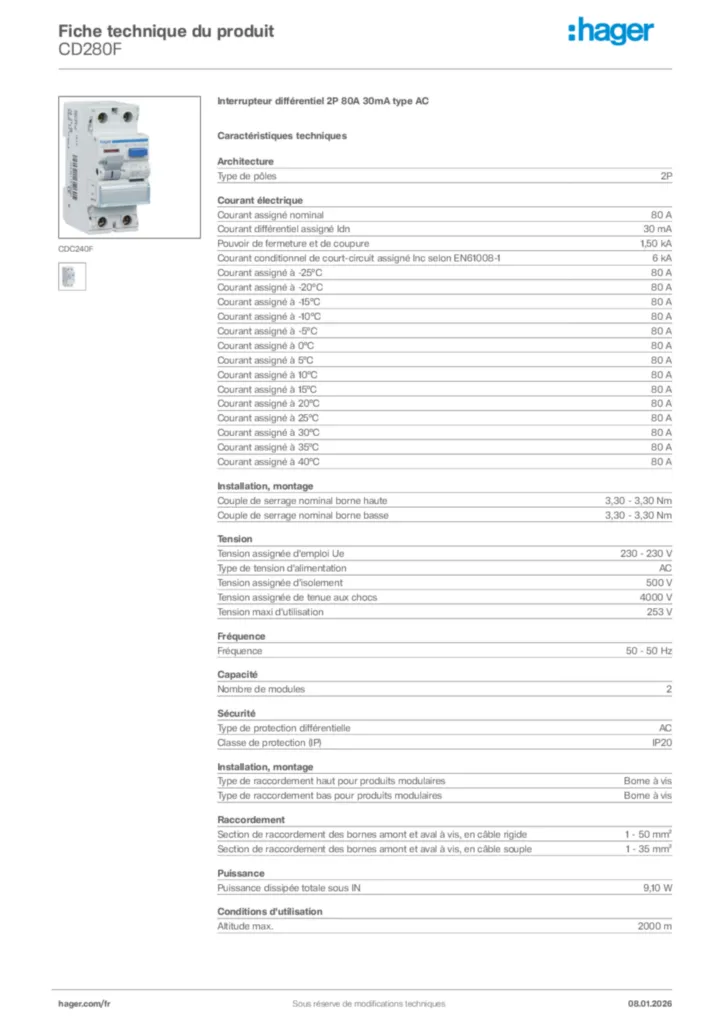

Hager Fiche technique du produit CD280F
