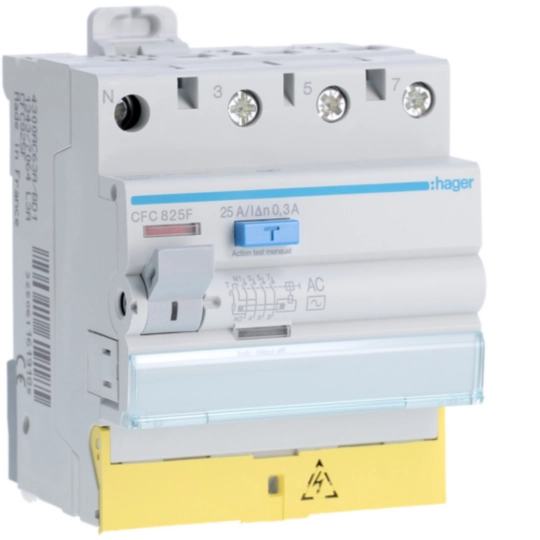

Interrupteur différentiel 3P+N 25A 300mA type AC à bornes décalées CFC825F
EAN
3250611619185
Conditionnement
1 Pièce
Prix
278,33 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 1 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Accessoires pour les fonctions 1 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 2 produit(s) disponible(s) -
Voir plus 5 autre(s) produit(s) disponible(s)
Complétez votre système
-
CZ001
Contact auxiliaire pour interrupteur différentiel 2(1NO+1NC) 6A 240V AC
107,75 € HT / Pièce*
-
L061
Rehausse 15mm 1M
6,29 € HT / Pièce*
-
LZ060
Intercalaire de dissipation
8,88 € HT / Pièce*
-
MZ203
Bobine à émission 230-415V AC 110-130V DC
127,91 € HT / Pièce* -
MZ204Bobine à émission 24-48V AC 12-48V DC
137,68 € HT / Pièce*
-
MZ205
Bobine manque tension 48V DC
138,50 € HT / Pièce* -
MZ206Bobine manque tension 230V AC
134,94 € HT / Pièce*
-
MZ212Bobine à seuil 230V AC
378,13 € HT / Pièce*
-
MZ905Auxiliaire de télécommande
445,63 € HT / Pièce* -
MZ911Auxiliaire de télécommande et de réarmement automatique
650,26 € HT / Pièce*
Caractéristiques techniques
Architecture
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal25 A
-
Courant différentiel assigné300 mA
-
Pouvoir de fermeture et de coupure1,50 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-16 kA
-
Courant assigné à -25°C25 A
-
Courant assigné à 20°C25 A
-
Courant assigné à -15°C25 A
-
Courant assigné à -10°C25 A
-
Courant assigné à -5°C25 A
-
Courant nominal à 0°C25 A
-
Courant assigné à 5°C25 A
-
Courant assigné à 10°C25 A
-
Courant assigné à 15°C25 A
-
Courant assigné à 20°C25 A
-
Courant assigné à 25°C25 A
-
Courant assigné à 30°C25 A
-
Courant assigné à 35°C25 A
-
Courant nominal à 40°C25 A
-
Courant assigné à 20°C25 A
-
Courant assigné à 20°C25 A
-
Courant assigné à 55°C25 A
-
Courant assigné à 60°C25 A
-
Courant assigné à 65°C22 A
-
Courant assigné à 70°C18 A
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Couple de serrage2,80 - 2,80 Nm
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4 000 V
-
Tension maxi d'utilisation440 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleAC
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 25 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
Puissance
-
Puissance dissipée totale sous IN2,60 W
Conditions d'utilisation
-
Tropicalisation/humidité/ExécutionTous climats
-
Altitude max.2 000 m
Endurance
-
Endurance électrique en nombre de cycles2 000
-
Endurance mécanique nombre de manœuvres4 000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour produits modulairesBorne décalée
-
Alignement des bornes basses pour produits modulairesBornes alignées
Dimensions
-
Hauteur84,40 mm
-
Largeur71 mm
-
Profondeur70 mm
