Komplettschrank universZ 1ZP BKE-I OKK H=1100mm 1-feldig HLAK-5p. ZB31SET21N
EAN
3250617626033
Marke
Hager
VPE
1 Stück
Preisgruppe
H012
Preis
1.074,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Leergehäuse 1 Produkte verfügbar -
Tür/Bedienfeld 4 Produkte verfügbar -
Schließsystem 19 Produkte verfügbar -
Durchführungstülle 1 Produkte verfügbar -
Lackstift 2 Produkte verfügbar -
Mehr sehen 24 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ021NM
Tür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 1100x300mm
330,30 € / Stück* -
FZ021NV1Tür, univers, rechts, geschlitzt, RAL 9010, für Schrank IP3X, 1100x300mm
185,30 € / Stück* -
FZ192NSondertür, univers, voll, rechts, RAL 9010, für Schrank IP44, 1100x300mm
326,10 € / Stück* -
FZ192WSondertür, univers, voll, rechts, RAL 9010, für Schrank IP54, 1100x300mm
326,10 € / Stück*
-
FZ226
Plombierklappe, univers, für die Türschließung der Türen IP44/54
18,60 € / Stück* -
FZ449NSchließung, univers, Doppelbart, 3mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ450NSchließung, univers,Dreikantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ451NSchließung, univers,Vierkantverschluß, 7mm, mit 1 Schlüssel, für Schrank IP44/54
22,70 € / Stück* -
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54
24,40 € / Stück* -
FZ455NSchließung, univers, Schließ-Nr.E012, mit 2 Schlüsseln, für Schrank IP44/54
41,60 € / Stück* -
FZ518NSchließung, univers, Schwenkhebel mit Schließ-Nr. E455 mit 2 Schlüsseln, IP44/54
86,60 € / Stück* -
FZ530NSchließung, univers, Knebelgriff, für Schrank IP44/IP54
69,60 € / Stück* -
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54
120,40 € / Stück* -
FZ532NSchließung, univers, Klinkengriff, für Schrank IP44/IP54
101,70 € / Stück* -
FZ533NSchließung, univers, Klinkengriff, Schließ-Nr.1333, mit 2 Schlüsseln, IP44/IP54
149,90 € / Stück* -
FZ534NSchwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54
92,30 € / Stück* -
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54
104,20 € / Stück* -
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
24,30 € / Stück* -
FZ821NSchließung,univers,Vierkant8mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ822NSchließung,univers,Vierkant7mm mit Plombierdeckel,f.Schrank IP44,mit 1 Schlüssel
32,60 € / Stück* -
FZ823NSchließung, univers, Kunststoff Schlitz mit Plombierdeckel für Schrank IP44
22,00 € / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
54,20 € / Stück*
-
FZ412M
1 x Kabeleinführungstülle, M40
1,90 € / Stück*
-
FZ791N
Lackstift, 9ml, Farbe RAL 9010
16,50 € / Stück* -
FZ792NLack-Sprühdose, 150ml RAL 9010
42,20 € / Stück*
-
FZ365NTunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten
15,30 € / Stück* -
ZM01AAREckverbinder universZ AAR Schrank/Schrank
89,70 € / Stück* -
ZM01RFZEckverbinder universZ RfZ Schrank/Schrank
56,60 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,40 € / Stück*
-
FZ737BVerbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal
49,20 € / Stück* -
FZ738Verbindungssatz, univers, für Schrank IP44 / IP54 auf Sockel
18,50 € / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
133,50 € / Stück*
-
S35VAbdeckstreifen, univers Z, 1000 mm, ohne Markierung
33,60 € / Stück* -
ZZ35SAbdeckstreifen,sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,60 € / Stück*
-
ZM15HSammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
189,30 € / Stück* -
ZM25FSammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
42,40 € / Stück* -
ZM75SSammelschienen-Eckverbinder, univ.Z, Schrank/Schrank, 5-polig, 35mm², CU-12x5 mm
771,60 € / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
7,60 € / Stück*
-
VZ404Reinigungsmittel, volta, für Kunststoffoberflächen
34,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite300 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld0
Anschluss
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
-
Anzahl der RJ45 Anschlüsse0
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

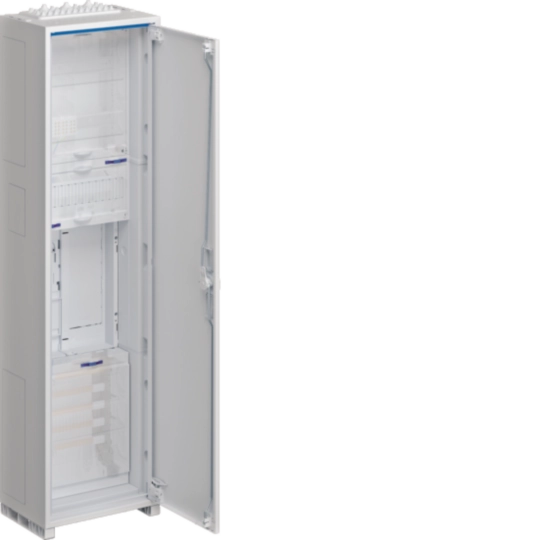

Produktbild ZB31SET21N
-
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für KU7xx, ZB3xx, ZH3xx, ZK3Exx, ZL3Exx, ZU32xx, ZU96xx - Schränke, Zubehör (DE, Stand: 09.2016)
BKE-I für eHZ
PDF3,18 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB
Montageanleitung für ZB31SET21, ZB32SET217, ZB33SET227A - Komplettschrank, universZ (Stand: 06.2014)
Bedienungsanleitung de-DE 2020-01-01
PDF3,00 MB
Montageanleitung für ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZMxx, ZSxx, ZUxx, ZZxx - Schränke, Komplettfelder, Einbausätze, Verteilerfeld, Haubentürme (Stand: 07.2011)
Anpassung univers N/Z
PDF2,49 MB -
Montageanleitung
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kB
Montageanleitung univers Z Schrank
Montageanleitung International 2020-01-01
PDF2,28 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE 2025-02-18
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZB312U1LSKomplettschrank, univers Z, 1 Zählerplatz, 3P., H=1100mm, 1-feldig, ESAPreis1.302,90 €/ Stück * -
2
ZB313M1NKomplettschrank universZ 1100x300x205mm 1Zählerplatz SKII, IP44 1-feldPreis1.079,40 €/ Stück * -
3
ZB313M1NTKomplettschrank universZ 1100x300x205mm 1Zählerplatz SKII, IP44 1-feldPreis1.113,20 €/ Stück * -
4
ZB313T1Komplettschrank, univers Z, 1 Zählerplatz, 3P., H=1100mm, 1-feldigPreis1.029,60 €/ Stück * -
5
ZB31ET21W1Komplettschrank, univers Z, 1 Zählerplatz, BKE-I, H=1100mm, 1-feld.,Preis1.074,40 €/ Stück *
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
ZPlan
Mobile Planung einer Zählerplatzanlage vor Ort. TAB-konform in jeder Stadt Deutschlands.
