unibar M, 1000A, T-Stück vertikal, 90° nach oben KEM39S61N1LMF
EAN
3250611142041
Marke
Hager
VPE
1 Stück
Preisgruppe
X200
Passende Tools
Preis
1.174,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Architektur
-
FlexibelNein
-
Polanzahl5
Elektrischer Strom
-
Bemessungsstrom bei AC 50 Hz1000 A
-
Nennstrom1000 A
Spannung
-
Bemessungsspannung bei AC 50 Hz690 - 690 V
Abmessungen
-
Höhe367 mm
-
Breite184 mm
-
Länge550 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

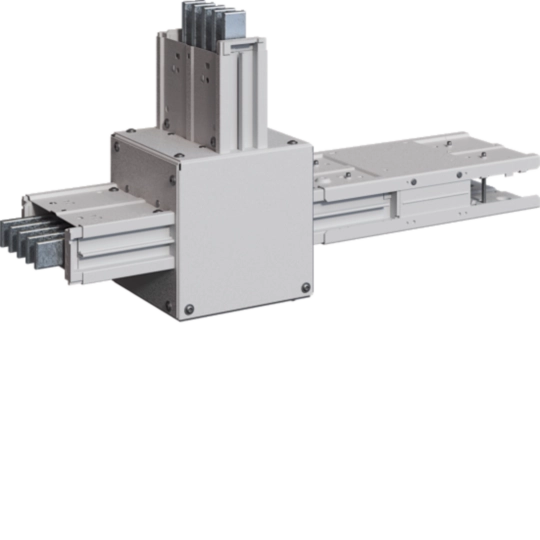

Produktbild KEM39S61N1LMF
-
Montageanleitung
6LE008171A
Montageanleitung International 2023-02-27
PDF4,56 MB -
Broschüre
Flexible Energieverteilung für den Wohn- und Zweckbau
Die Stromschiene unibar M (23DE0184)
PDF2,33 MB -
Handbuch
Handbuch en-GB 2023-10-31
PDF2,84 MB
Systemhandbuch_Stromschienen_System_unibar_M_V1_2023
Handbuch International 2023-04-11
PDF10,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-03-31
PDF282,08 kB
Declaration
Konformitätserklärung International 2023-03-31
PDF314,94 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KEM31S00Z1LMFunibar M, 160A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis408,70 €/ Stück * -
2
KEM31S00Z2LMFunibar M, 160A, Standardlänge 2, 25m, mit 8 AbgangsstellenPreis546,70 €/ Stück * -
3
KEM31S00Z3LMFunibar M, 160A, Standardlänge 3, 25m, mit 12 AbgangsstellenPreis658,80 €/ Stück * -
4
KEM32S00Z1LMFunibar M, 250A, Standardlänge 1, 25m, mit 4 AbgangsstellenPreis444,80 €/ Stück * -
5
KEM32S00Z2LMFunibar M, 250A, Standardlänge 2, 25m, mit 8 AbgangsstellenPreis621,50 €/ Stück *
Ausschreibungstext
unibar M, 1000A, T-Stück vertikal, 90° nach oben
Schienenelement als T-Formteil mit Schienenverbindung über Klemmblock und integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. T-Formteil bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt) und Gehäuse aus Stahlblech (verzinkt und lackiert). Anschlussfertige Lieferung mit allen Verbindungsteilen.
Flexibel: Nein
Polanzahl: 5
Bemessungsstrom bei AC 50 Hz: 1000 A
Nennstrom: 1000 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 367 mm
Breite: 184 mm
Länge: 550 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM39S61N1LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schienenelement als T-Formteil mit Schienenverbindung über Klemmblock und integriertem Dehnungsausgleich für eine bauartgeprüfte Niederspannungs-Schaltgerätekombination nach IEC/EN 61439-1 und -6. T-Formteil bestehend aus einem 5-poligen Stromschienen-System aus Aluminium (vernickelt und verzinnt) und Gehäuse aus Stahlblech (verzinkt und lackiert). Anschlussfertige Lieferung mit allen Verbindungsteilen.
Flexibel: Nein
Polanzahl: 5
Bemessungsstrom bei AC 50 Hz: 1000 A
Nennstrom: 1000 A
Bemessungsspannung bei AC 50 Hz: 690 - 690 V
Höhe: 367 mm
Breite: 184 mm
Länge: 550 mm
IP-Klasse (Ingress Protection): IP55
Fabrikat : Hager oder gleichwertig
Artikel : KEM39S61N1LMF
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
