Víko podlah. krabice E09 obdelníkové pro 9 přístrojů, pro podlahy 12mm, šedá VDE09127011
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Vložka z lepenky 2 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 8 dostupné produkty
Kompatibilní s
-
BKA600800E09Kryt BKF/BKW600 L=800mm, otvor pro E09
-
BKA500800E09Kryt BKF/BKW500 L=800mm, otvor pro E09
-
BKA400800E09Kryt BKF/BKW400 L=800mm, otvor pro E09
-
BKA300800E09Kryt BKF/BKW300 L=800mm, otvor pro E09
-
UDM3200E09Montážní rám, velikost 3, otvor E09, 300x353 mm
-
UDM2200E09Montážní rám, velikost 2, otvor E09, 200x253 mm
-
SEVE09200Vymezovací šablona do betonu pro VE09, 200 x 253mm, výška 200mm
-
BKSAE09Rozbočovací krabice pro BK, E09
Technické vlastnosti
Architektura
-
S ochranným rámem na koberceAno
-
S prostorem pro koberecAno
Rozměry
-
Vestavěná hloubka62 mm
-
Vestavěná šířka253 mm
-
Vestavěná délka200 mm
-
Délka219 mm
-
Šířka272 mm
-
Tloušťka prohlubně pro koberec12 mm
Konfigurace
-
Instalační velikost (podlahová instalace)E09
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro montáž do betonuAno
-
Vhodné pro venkovní použitíNe
-
Vhodné pro instalaci do zvýšené podlahyAno
-
Vhodné pro mokré čištěníNe
Instrukce
-
Údržba podlahSuché
Materiál
-
MateriálPolyamid (PA)
-
PovrchPráškové lakování
-
BarvaKovově šedá RAL 7011
-
Kód RAL7011
Kryt, dveře
-
Materiál krytuPolyamid (PA)
-
Typ víkaBez víka
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)5 kN
-
Svislé zatížení působící na malou plochu3 kN
Funkce
-
Vhodné pro podlahový žlabAno
Texty
-
Vývod kabelůBez kabelového vývodu v krytu
Připojení
-
Počet vstupů potrubí0
-
Počet zásuvek SCHUKO0
Vybavení
-
Počet zásuvkových boxů0
Bezpečnost
-
Stupeň krytí IPIP20
-
Mechanická odolnost IKIK08
-
Třída ochrany v nepoužívaném stavuIP30
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

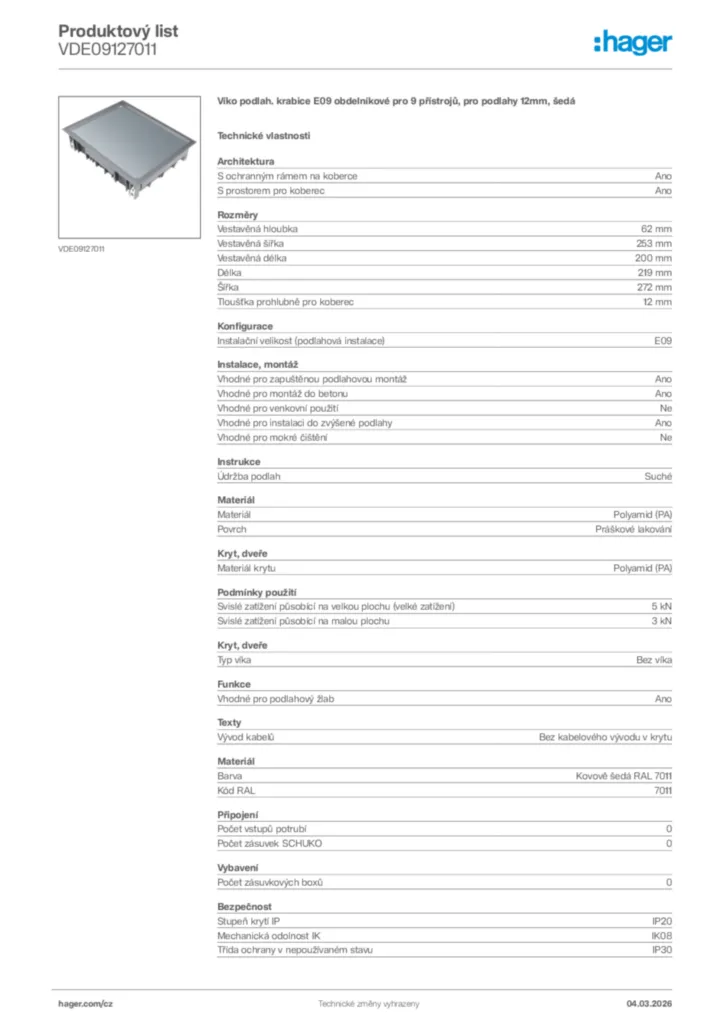

Hager Product data sheet VDE09127011
Víko podlah. krabice E09 obdelníkové pro 9 přístrojů, pro podlahy 12mm, šedá
PDF -
Technical appendix (single product)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Soubory STEP
Soubory STEP International 2022-10-06
STP724,46 kB -
Product Drawing
Technical Drawing of VDE0912
Product Drawing International 2022-10-07
PDF122,58 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Declaration of conformity
EC declaration of conformity VQ_VR_VE
Declaration of conformity International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Declaration of conformity International 2019-08-23
PDF48,47 kB
