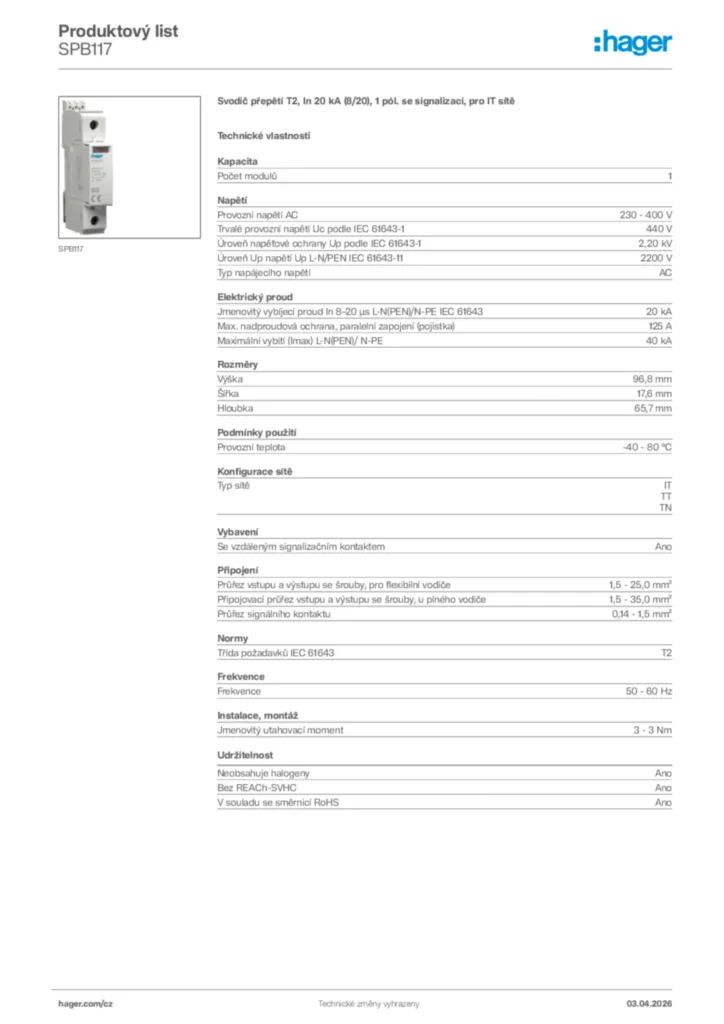

Svodič přepětí T2, In 20 kA (8/20), 1 pól. se signalizací, pro IT sítě SPB117
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Přepěťová ochrana pro napájecí systémy 1 dostupné produkty
Technické vlastnosti
Kapacita
-
Počet modulů1
Napětí
-
Provozní napětí AC230 - 400 V
-
Trvalé provozní napětí Uc podle IEC 61643-1440 V
-
Úroveň napěťové ochrany Up podle IEC 61643-12,20 kV
-
Úroveň Up napětí Up L-N/PEN IEC 61643-112 200 V
Elektrický proud
-
Jmenovitý vybíjecí proud In 8–20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)125 A
-
Maximální vybití (Imax) L-N(PEN)/ N-PE40 kA
Rozměry
-
Výška96,8 mm
-
Šířka17,6 mm
-
Hloubka65,7 mm
Podmínky použití
-
Provozní teplota-40 - 80 °C
Konfigurace sítě
-
Typ sítěIT, TT, TN
Vybavení
-
Se vzdáleným signalizačním kontaktemAno
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1,5 - 25,0 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1,5 - 35,0 mm²
-
Průřez signálního kontaktu0,14 - 1,5 mm²
Normy
-
Třída požadavků IEC 61643T2
Frekvence
-
Frekvence50 - 60 Hz
Instalace, montáž
-
Jmenovitý utahovací moment3 - 3 Nm
