NH000 pojistkový odpínač 3x100A na přípojnice rozteč 40mm, spodem 50mm2 LT0054

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

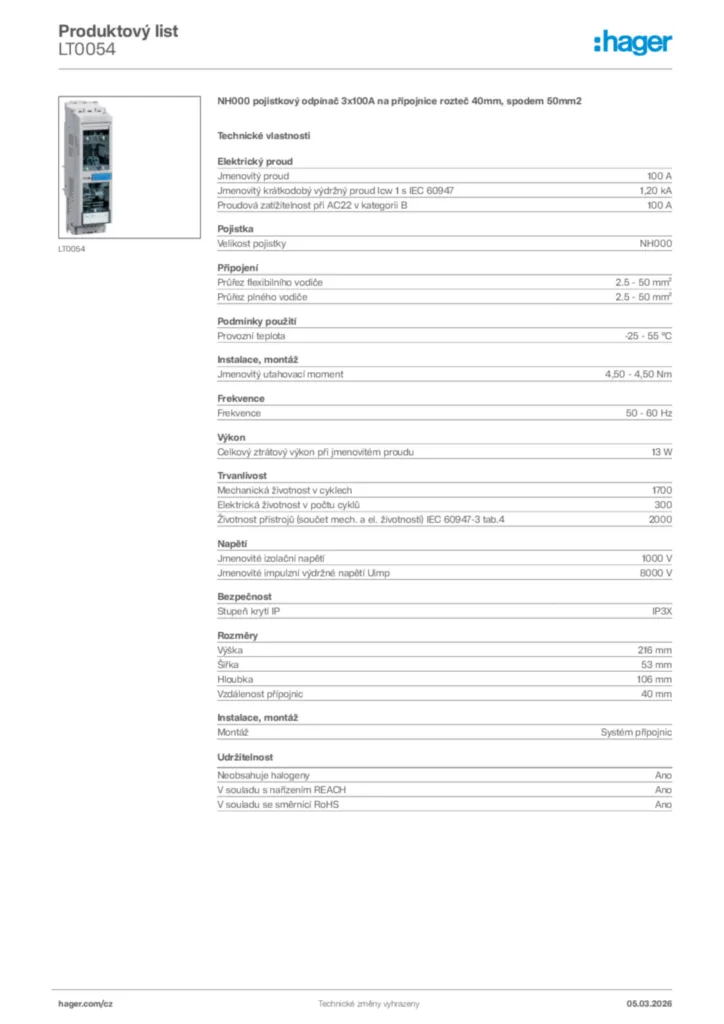

Stáhnout technický list

Dokončete svůj systém

Nízkonapěťová pojistková vložka HRC 3 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 dostupné produkty
Blok pomocných kontaktů 1 dostupné produkty

Technické vlastnosti

Jmenovitý proud IN

100 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

1,20 kA
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

100 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=690V IEC 61439-1 3.8.10.4

100 A
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=440V podle DC IEC 61439-1 5.3.2

100 A
Jmenovitý proud při 45 °C

95 A
Jmenovitý proud při 55 °C

85 A
Proudová zatížitelnost při AC23 v kategorii B / 400V

100 A
Proudová zatížitelnost při AC22 v kategorii B / 500V

100 A
Proudová zatížitelnost při AC21 v kategorii B / 690V

100 A
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Návrhový proud při Ue=220V podle DC IEC 61439-1 5.3.2

100 A
Jmenovitý proud při 40 °C

100 A
Jmenovitý proud při 70 °C

70 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

100 A
Podmíněný návrhový zkratový proud při Ue=500V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=250V podle DC IEC 61439-1 5.3.2

100 A
Jmenovitý proud při 65 °C

75 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=400V IEC 61439-1 3.8.10.4

100 A
Návrhový proud při Ue=500V podle AC IEC 61439-1 5.3.2

100 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

80 kA
Pojistk.vložka test podm. Návrhový zkratový proud Ue=500V IEC 61439-1 3.8.10.4

100 A
Jmenovitý proud při 60 °C

80 A
Jmenovitý proud při 50 °C

90 A

Velikost pojistky

NH000

Průřez flexibilního vodiče

2.5 - 50 mm²
Průřez plného vodiče

2.5 - 50 mm²
Typ konektoru/zástrčky

Krabicová svorka, Přípojnice
Typ výstupního připojení

Připojení svorky
Typ připojení – vstup

Přípojnice

Typ připojení

Svorka na krabici

Provozní teplota

-25 - 55 °C
Skladovací/přepravní teplota

-40 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Jmenovitý utahovací moment

4,50 - 4,50 Nm
Montáž

Přípojnice
Montážní/připojovací poloha

Horizontální, Vertikální

Frekvence

50 - 60 Hz

Ztrátový výkon na vstupu IN

13 W
Ztrátový výkon při plném zatížení

36 W
Ztrátový výkon pojistkové vložky instalované v přístroji

7,50 W

Mechanická životnost v cyklech

1 700
Elektrická životnost v počtu cyklů

300
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

2 000

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

8 000 V
Provozní napětí AC

0 - 690 V
Kategorie přepětí podle IEC 60947-1

4

Stupeň krytí IP

IP3X
Elektronické monitorování pojistek

Ne
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

100 A
Konvenční teplotní proud volného vzduchu s pevným spojem a standardním průřezem IEC 60947-1

160 A

Výška

216 mm
Šířka

53 mm
Hloubka

106 mm
Vzdálenost přípojnic

40 mm
Šířka/tloušťka přípojnice

12 - 12 mm

Sdartní

IEC/EN 60947-1;IEC/EN 60947-3

Počet pólů

3
Řídicí/ovládací prvek

Úchop krytu

Umístění kabelového vstupu

Spodní část

Třída hořlavosti podle UL94

V0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Neobsahuje halogeny Ano
