HNF981H

Výkon. jistič (h1600), 50 kA, 4-pól., In=1250 A

Kompaktní jističe, odpínače, přepínače sítí a výkonové stykače

Výkon. jistič (h1600), 50 kA, 4-pól., In=1250 A HNF981H

Name: HNF981H
Brand: Hager
SKU: HNF981H1

EAN

3250613349912

Balení

1 ks

Přidat do seznamu

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

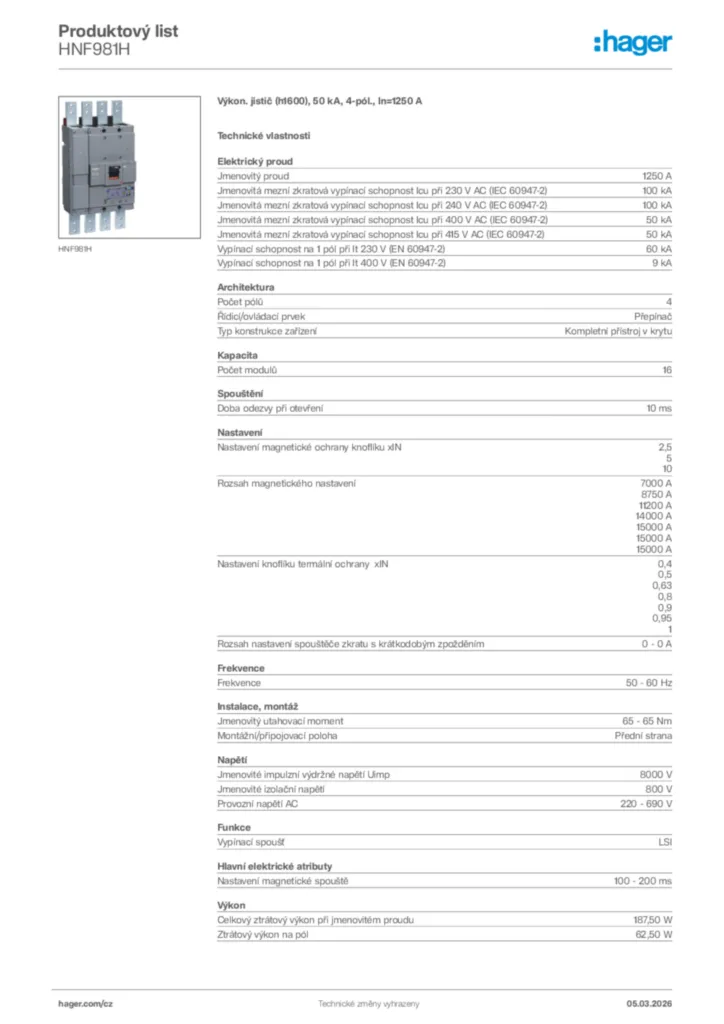

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocný blokovací kabel 1 dostupné produkty
Blok kontaktů pomocných zařízení 4 dostupné produkty
Podpěťová cívka 7 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Rukojeť pro jistič napájení 2 dostupné produkty
Zobrazit více 3 další dostupné produkty

Technické vlastnosti

Jmenovitý proud

1 250 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)

100 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

100 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

50 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)

50 kA
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)

60 kA
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)

9 kA

Počet pólů

4
Řídicí/provozní prvek

Přepínání
Typ konstrukce zařízení

Kompletní přístroj v krytu

Počet modulů

16

Doba odezvy při otevření

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

7000 A, 8750 A, 11200 A, 14000 A, 15000 A, 15000 A, 15000 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1

Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním

0 - 0 A

Frekvence

50 - 60 Hz

Jmenovitý utahovací moment

65 - 65 Nm
Montážní/připojovací poloha

Čelo

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

LSI

Nastavení magnetické spouště

100 - 200 ms

Celkový ztrátový výkon při jmenovitém proudu

187,50 W
Ztrátový výkon na pól

62,50 W

Elektrická životnost v počtu cyklů

1 000
Mechanická životnost v cyklech

4 000

Počet pomocných kontaktů jako měnič

0
Počet pomocných kontaktů jako rozpojovací

0
Počet pomocných kontaktů jako spojovací

0

Stupeň krytí IP

IP4X

Provozní teplota

-25 - 70 °C

Průřez flexibilního vodiče

3x 240 mm²
Průřez plného vodiče

3x 240 mm²
Typ konektoru/zástrčky

Svorka

Integrovaný motorický pohon

Ne

Vhodné pro lišty DIN

Ne

Umístění napájení

Obousměrný
