Výškově stavitelná podlahová krabice čtvercová 405mm zaslepovací 28/44mm, 20kN EKSQ405BL
EAN
4012002245828
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
Kompatibilní produkty
-
Kompatibilní s 18 dostupné produkty
Kompatibilní s
-
UK190282Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 28mm 2-komorový
-
UK340483Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 48mm 3-komorový
-
UK340482Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 48mm 2-komorový
-
UK240483Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 48mm 3-komorový
-
UK240482Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 48mm 2-komorový
-
UK190483Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 48mm 3-komorový
-
UK190482Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 48mm 2-komorový
-
UK190383Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 38mm 3-komorový
-
UK190283Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 28mm 3-komorový
-
UK340383Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 38mm 3-komorový
-
UK190382Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 38mm 2-komorový
-
UK240282Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 2-komorový
-
UK240283Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 3-komorový
-
UK240382Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 38mm 2-komorový
-
UK240383Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 38mm 3-komorový
-
UK340282Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 28mm 2-komorový
-
UK340283Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 28mm 3-komorový
-
UK340382Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 38mm 2-komorový
Technické vlastnosti
Architektura
-
S prostorem pro koberecAno
Tvar
-
TvarČtvercový
Rozměry
-
Vestavěná hloubka116 mm
-
Vestavěná délka405 mm
-
Vestavěná šířka405 mm
-
Výška116 mm
-
Jmenovitá velikost244 mm
-
Tloušťka prohlubně pro koberec28 mm
Konfigurace
-
Instalační velikost (podlahová instalace)Q12
Vybavení
-
Počet zásuvkových boxů0
-
Počet výstupů potrubí0
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)20 kN
-
Svislé zatížení působící na malou plochu3 kN
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
Materiál
-
MateriálNerezová ocel
-
BarvaNerezová ocel
Funkce
-
Vhodné pro podlahový žlabAno
Bezpečnost
-
Mechanická odolnost IKIK10
-
Stupeň krytí IPIP20
-
Neobsahuje halogenyAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

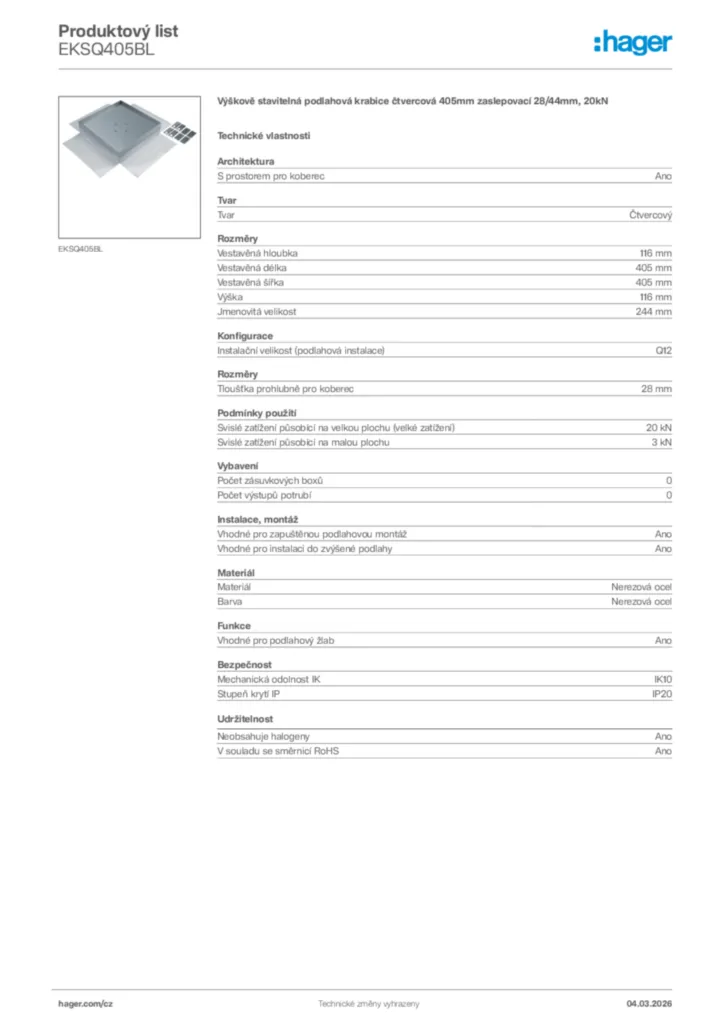

Hager Produktový list EKSQ405BL
Výškově stavitelná podlahová krabice čtvercová 405mm zaslepovací 28/44mm, 20kN
PDF -
Návod k použití
Návod k použití International 2020-01-01
PDF676,78 kB
Návod k použití International 2020-01-01
PDF664,30 kB -
Technický dodatek (jednotlivý výrobek)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Příručka
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Declaration of conformity
EU-Declaration EKQ_EKR_EKSQ_EKSR T030A DE_EN 26072019
Prohlášení o shodě International 2019-08-23
PDF42,78 kB
