Kabelový kanál s vanou 400 80-120 pro suchou montáž BKW400080
EAN
4012002237496
Balení
24 Měřiče
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Víko podkladového kanálu pro zápustnou montáž, otevřený 9 dostupné produkty -
Prodlužovací jednotka podkladového kanálu pro zápustnou montáž, otevřený 10 dostupné produkty -
Podpěrný pásek pro krytí podkladových systémů instalačních kanálů 1 dostupné produkty -
Oddělovací deska do instalačního kanálu pro zapuštěnou podlahovou montáž 6 dostupné produkty -
Koncový díl pro podkladový kanál 1 dostupné produkty -
Zobrazit více 12 další dostupné produkty
Dokončete svůj systém
-

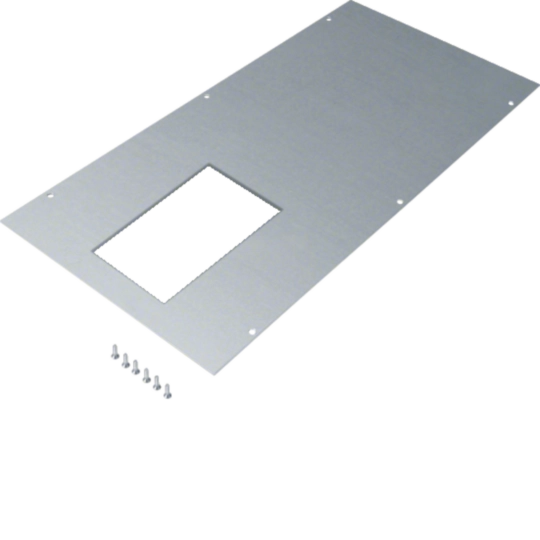

BKA400800E04
Kryt BKF/BKW400 L=800mm, otvor pro E04
-

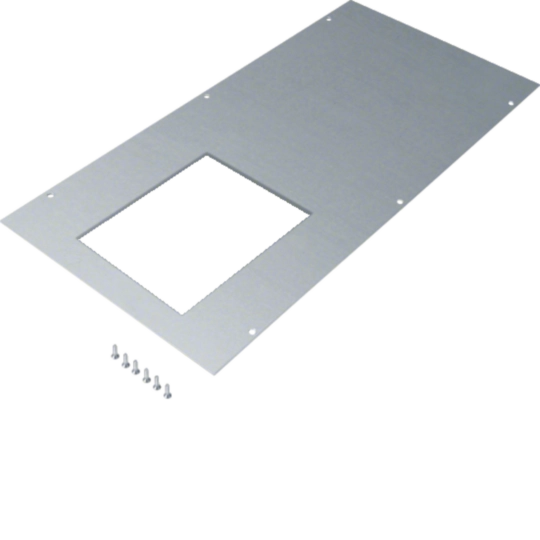

BKA400800E09Kryt BKF/BKW400 L=800mm, otvor pro E09
-

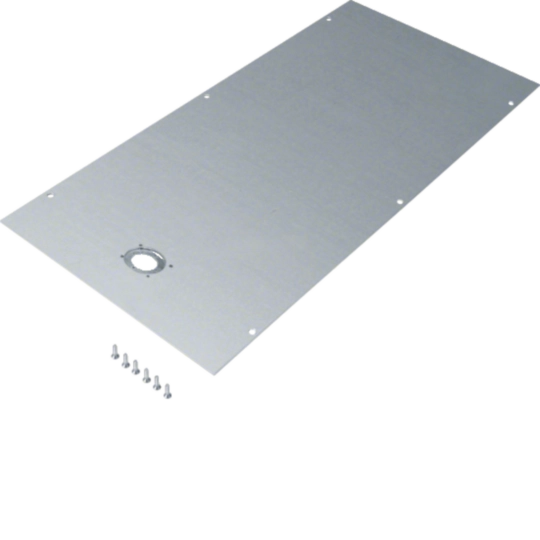

BKA400800GBZKryt BKF/BKW400 L=800mm, otvor pro GBZ
-
BKA400800Q06Kryt BKF/BKW400 L=800mm, otvor pro Q06
-

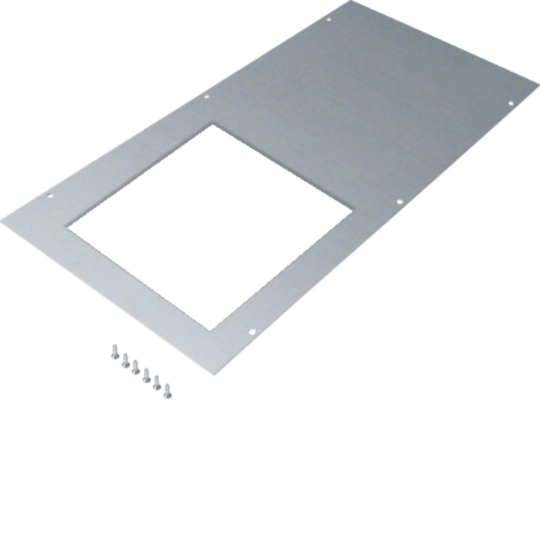

BKA400800Q08Kryt BKF/BKW400 L=800mm, otvor pro Q08
-
BKA400800Q12Kryt BKF/BKW400 L=800mm, otvor pro Q12
-
BKA400800R06Kryt BKF/BKW400 L=800mm, otvor pro R06
-

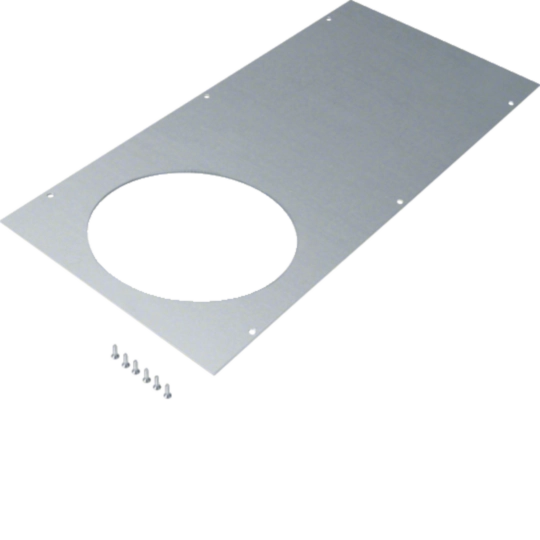

BKA400800R10Kryt BKF/BKW400 L=800mm, otvor pro R10
-
BKA400800R12Kryt BKF/BKW400 L=800mm, otvor pro R12
-
BKSAB00
Rozbočovací krabice pro BK, zaslepená
-
BKSAE04Rozbočovací krabice pro BK, E04
-
BKSAE09Rozbočovací krabice pro BK, E09
-
BKSAG00Rozbočovací krabice pro BK, GBZ
-
BKSAQ06Rozbočovací karbice BK pro otvor Q06
-
BKSAQ08Rozbočovací karbice BK pro otvor Q08
-
BKSAQ12Rozbočovací karbice BK pro otvor Q12
-
BKSAR06Rozbočovací karbice BK pro otvor R06
-
BKSAR10Rozbočovací karbice BK pro otvor R10
-
BKSAR12Rozbočovací karbice BK pro otvor R12
-
BKZKV090Dodatačné pravoúhlé pospojení pro kanál BK
-
BKZKV180Dodatačné přímé pospojení pro kanál BK
-
BKZM203Samolepící gumový pásek 20x3mm, L = 10m
-
BKZN030Nivelační svorka pro podlahové kanály, h= 30 mm
-
BKZN050Nivelační svorka pro podlahové kanály, h= 50 mm
-
BKZSH20Přísavka pro manipulaci se zaslepkami, maximální nosnost 20 kg
-
BKZSH30Přísavka pro manipulaci se zaslepkami, maximální nosnost 30 kg
-
BKZVS90Propojovací sada pro pravoúhlé odbočení

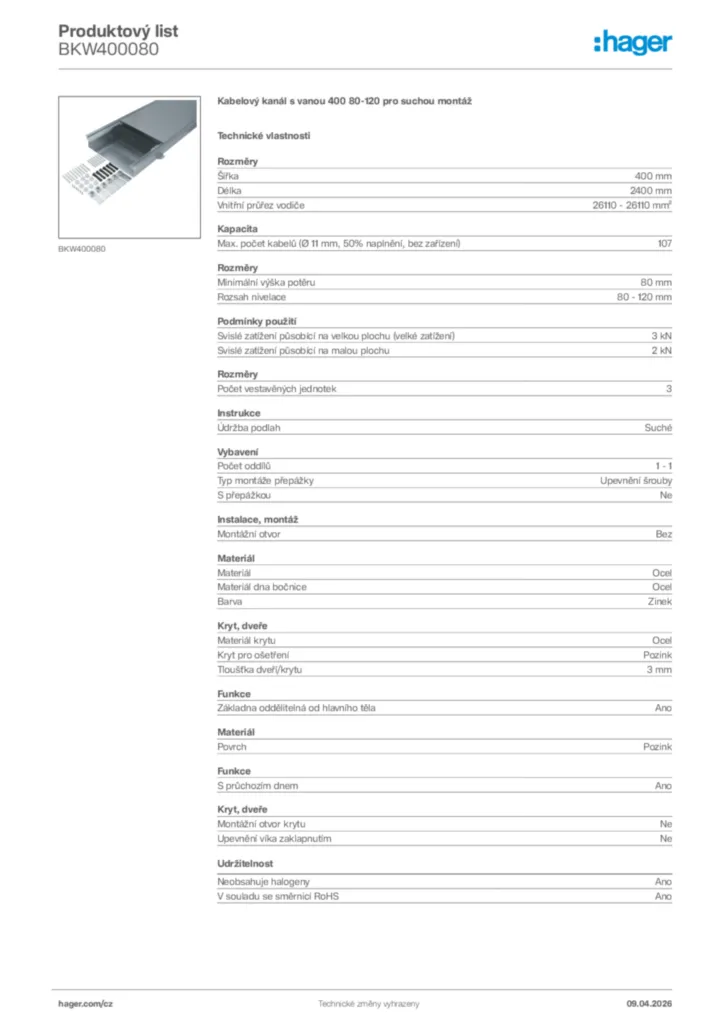

Technické vlastnosti
Rozměry
-
Šířka400 mm
-
Délka2 400 mm
-
Vnitřní průřez vodiče26 110 - 26 110 mm²
-
Minimální výška potěru80 mm
-
Rozsah nivelace80 - 120 mm
-
Počet vestavěných jednotek3
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)107
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)3 kN
-
Svislé zatížení působící na malou plochu2 kN
Instrukce
-
Údržba podlahSuché
Vybavení
-
Počet oddílů1 - 1
-
Typ montáže přepážkyUpevnění šrouby
-
S přepážkouNe
Instalace, montáž
-
Montážní otvorBez
Materiál
-
MateriálOcel
-
Materiál dna bočniceOcel
-
PovrchPozink
Kryt, dveře
-
Materiál krytuOcel
-
Kryt pro ošetřeníPozink
-
Montážní otvor krytuNe
-
Upevnění víka zaklapnutímNe
Funkce
-
Základna oddělitelná od hlavního tělaAno
-
S průchozím dnemAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Návod k použití
Návod k použití en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technický dodatek (jednotlivý výrobek)
Floor installation systems, Information for the floor layer
Technický dodatek (jednotlivý výrobek) en-GB 2023-06-16
PDF2,59 MB -
Příručka
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB -
Prohlášení o shodě
EC declaration of conformity BKF_BKFD_BKW_BKWD
Prohlášení o shodě International 2017-11-20
PDF235,17 kB
EU-Declaration BKF_BKFD_BKW_BKWD T013A DE_EN 25072019
Prohlášení o shodě International 2019-08-23
PDF43,52 kB
