Prekidač, 125A, 1k.o, 230V AC, 1M SBN199
EAN
3250615510327
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Ovaj proizvod više nije dostupan. Za više informacija, molimo kontaktirajte nas.
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi -
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi -
Poklopci/kape za plombiranje 1 dostupni proizvodi -
Pomoćni uređaj za uređaje ormara 1 dostupni proizvodi
Tehničke karakteristike
Arhitektura
-
Broj polova1
-
Neutralan položajBez neutralnog voda
-
Tip pola1P
Električna struja
-
Nazivna struja125 A
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima1,50 kA
-
Prihvatljivi iznos struje AC21 kategorija A125 A
-
Prihvatljivi iznos struje AC21 kategorija B125 A
-
Prihvatljivi iznos struje AC22 kategorija A125 A
-
Prihvatljivi iznos struje AC22 kategorija B125 A
-
Nazivna kratkospojna vršna moć Icm pri 240 V AC prema IEC 60947-32,11 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609471,50 kA
Instalacija, montaža
-
Nazivni zatezni moment3,60 - 3,60 Nm
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui440 V
-
Nazivni impulsni podnosivi napon Uimp6.000 V
Kapacitet
-
Broj modula1
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina83 mm
-
Širina17,50 mm
-
Dubina68 mm
Oprema
-
Broj NO kontakata1
-
Broj NC kontakata0
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
-
Temperatura skladištenja/transporta-40 - 80 °C
Veza
-
Presjek fleksibilnog vodiča6 - 35 mm²
-
Presjek krutog provodnika6 - 50 mm²
Izdržljivost
-
Broj mehaničkih operacija40.000
-
Električna izdržljivost pri nazivnom opterećenju AC21 (ciklusi)2.500
-
Električna izdržljivost pri nazivnom opterećenju AC22 (ciklusi)2.500
Snaga
-
Ukupni gubitak snage pri IN8 W
-
Gubitak snage po polu na In8 W
Povezivost
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

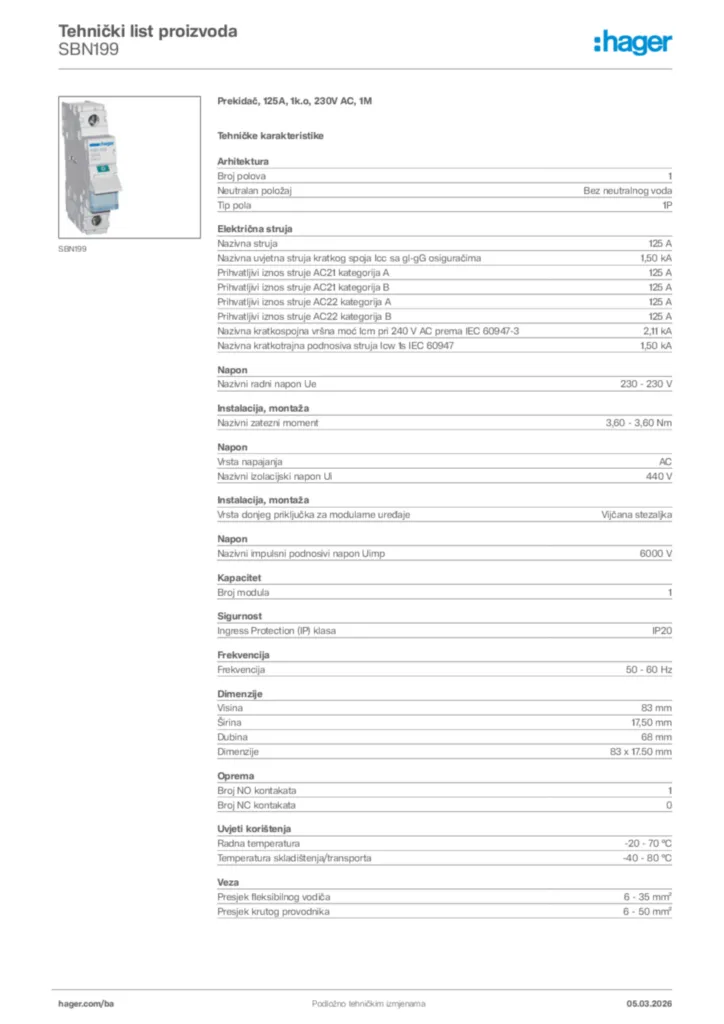

Slika proizvoda SBN199
-
