Prekidač, 100A, 1k.o, 230V AC, 1M SBN190
EAN
3250615510280
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Ovaj proizvod više nije dostupan, ali tehničke informacije za isti su još uvijek dostupne.
Replacement product: SBN199
Za više informacija molimo kontaktirajte nas putem e-maila centrala@hager.com ili na +387 033 424 295.
Replacement product: SBN199
Za više informacija molimo kontaktirajte nas putem e-maila centrala@hager.com ili na +387 033 424 295.
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi -
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi -
Poklopci/kape za plombiranje 1 dostupni proizvodi -
Pomoćni uređaj za uređaje ormara 1 dostupni proizvodi
Tehničke karakteristike
Arhitektura
-
Broj polova1
-
Neutralan položajBez neutralnog voda
-
Tip pola1P
Električna struja
-
Nazivna struja100 A
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima1,20 kA
-
Prihvatljivi iznos struje AC21 kategorija A100 A
-
Prihvatljivi iznos struje AC21 kategorija B100 A
-
Prihvatljivi iznos struje AC22 kategorija A100 A
-
Prihvatljivi iznos struje AC22 kategorija B100 A
-
Nazivna kratkospojna vršna moć Icm pri 240 V AC prema IEC 60947-31,69 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609471,20 kA
Instalacija, montaža
-
Nazivni zatezni moment3,60 - 3,60 Nm
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui440 V
-
Nazivni impulsni podnosivi napon Uimp6.000 V
Kapacitet
-
Broj modula1
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina83 mm
-
Širina17,50 mm
-
Dubina68 mm
Oprema
-
Broj NO kontakata1
-
Broj NC kontakata0
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
-
Temperatura skladištenja/transporta-40 - 80 °C
Veza
-
Presjek fleksibilnog vodiča6 - 35 mm²
-
Presjek krutog provodnika6 - 50 mm²
Izdržljivost
-
Broj mehaničkih operacija40.000
-
Električna izdržljivost pri nazivnom opterećenju AC21 (ciklusi)2.500
-
Električna izdržljivost pri nazivnom opterećenju AC22 (ciklusi)2.500
Snaga
-
Ukupni gubitak snage pri IN5,50 W
-
Gubitak snage po polu na In5,50 W
Povezivost
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SBN190
-
Product datasheet
Hager Product data sheet SBN190
Prekidač, 100A, 1k.o, 230V AC, 1M
PDF -

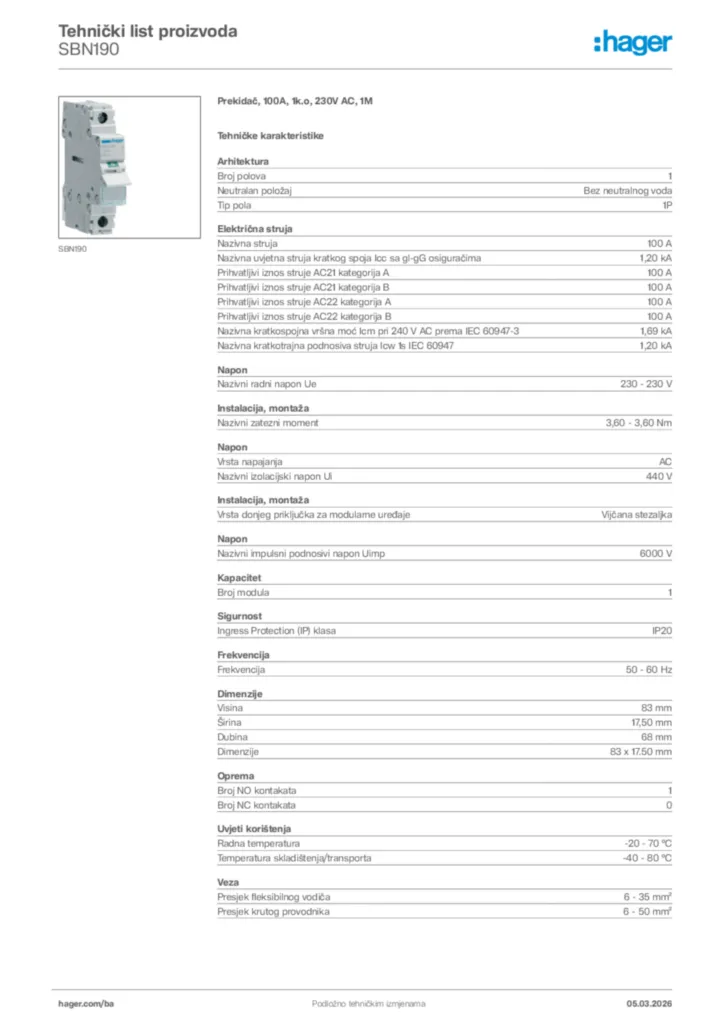

Tehnički list proizvoda
